VIVADO安装组件选择

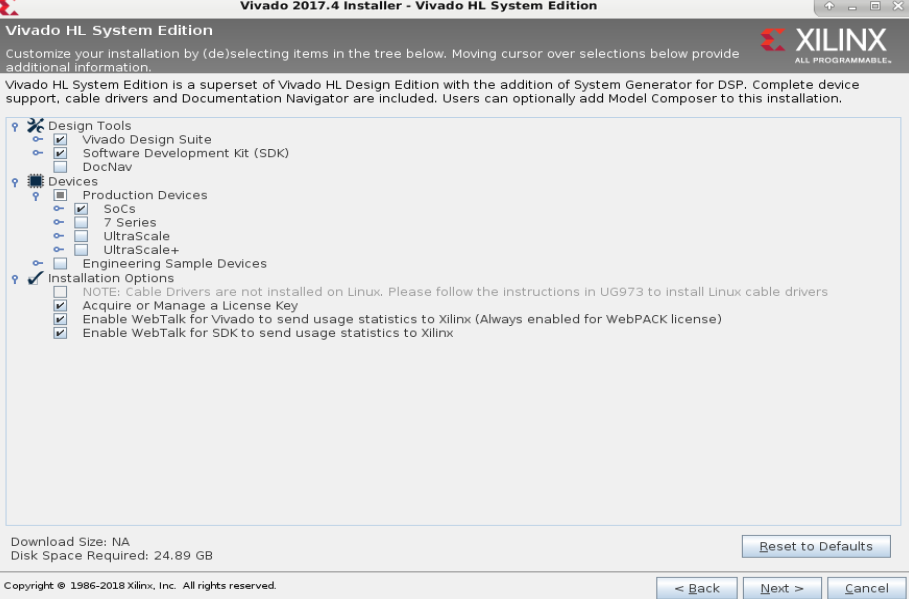

以下是针对 Vivado HL System Edition 2017.4 安装界面中各组件的功能分析及建议：

1. 核心组件说明

(1) Design Tools（设计工具）

• Vivado Design Suite

  • 功能：FPGA/SoC 设计的核心工具链，包括综合、实现、仿真、调试（如逻辑分析仪）、比特流生成等。
  • 注意：System Edition 已包含 System Generator for DSP（基于 Simulink 的 DSP 设计工具）。

• Software Development Kit (SDK)

  • 功能：用于嵌入式软件开发（如 Zynq SoC 的 ARM 核编程），支持 C/C++ 开发、调试和裸机/RTOS 部署。

• DocNav (Documentation Navigator)

  • 功能：本地化文档管理工具，提供 Xilinx 技术手册、用户指南的快速访问（支持离线/在线搜索）。

(2) Devices（器件支持）

• Production Devices

  • 正式量产的器件支持，包括：
    • 7 Series：Artix-7, Kintex-7, Virtex-7, Zynq-7000。
    • UltraScale/UltraScale+：高端 FPGA 和 Zynq UltraScale+ MPSoC。
    • SoCs：Zynq-7000 和 Zynq UltraScale+ 系列。
  • 注意：System Edition 支持 全系列器件（无 WebPACK 的型号限制）。

• Engineering Sample Devices

  • 工程样片器件（早期测试型号），通常用于预研或评估。

(3) Installation Options（安装选项）

• Cable Drivers

  • 功能：JTAG 下载电缆驱动（如 Platform Cable USB）。
  • 注意：Linux 系统需手动安装（参考文档 UG973）。

• Acquire or Manage a License Key

  • 功能：许可证管理界面（需联网激活，WebPACK 版免许可证）。

• WebTalk 数据统计

  • 功能：向 Xilinx 发送匿名使用数据（可禁用，但 WebPACK 版强制启用）。

2. 关键特性总结

• System Edition 专属功能：

  • System Generator for DSP：图形化 DSP 设计工具（需 MATLAB/Simulink 支持）。
  • 完整器件支持：覆盖 7 系列、UltraScale/UltraScale+、Zynq SoC 等。
  • 可选 Model Composer：高级模型化设计工具（需额外许可证）。

• 安装资源需求：

  • 磁盘空间：至少 24.89 GB（建议预留 30 GB 以上）。
  • 依赖环境：
    • Windows/Linux 64 位系统。
    • 如需 System Generator，需预先安装 MATLAB R2016a-R2017b。

3. 安装建议

1. 必选组件：

   • 勾选 Vivado Design Suite、SDK 和 DocNav（基础开发必备）。
   • 根据目标器件勾选 Production Devices 中的对应系列（如 7 Series 或 UltraScale+）。

2. 可选组件：

   • System Generator for DSP：仅需 DSP 算法开发时勾选（需 MATLAB 环境）。
   • Engineering Sample Devices：除非使用工程样片，否则无需安装。

3. 许可证与驱动：

   • 提前准备 License 文件（System Edition 需付费许可证）。
   • Linux 用户需手动安装 Cable Drivers（参考 Xilinx 官方指南）。

4. 空间优化：

   • 若磁盘空间紧张，可仅安装目标器件系列（如仅 Zynq-7000）。

4. 常见问题

• Q：System Generator 无法使用？
  • 确认 MATLAB 版本兼容性（2017.4 支持 R2016a-R2017b）。
• Q：Linux 下 JTAG 无法识别？
  • 需手动配置 udev 规则（参考 Xilinx AR# 56430）。

通过合理选择组件，可平衡功能需求与资源占用。如需 DSP 开发，务必确保 System Generator 和 MATLAB 环境正确配置。
