PCIe扫盲系列(三)
PCIe TLP Header详解（二）
2024-06-27
229
0
下面用几个具体的例子来讲解TLP Header的格式与作用。因为内容较多，所以分为多篇文章分别进行介绍。第一篇（即本文）介绍IO Request、Memory Request和Configuration Request。第二篇文章（即TLP Header详解三）介绍Completion ，第三篇文章（即TLP Header详解四）介绍Message Request。
IO Request

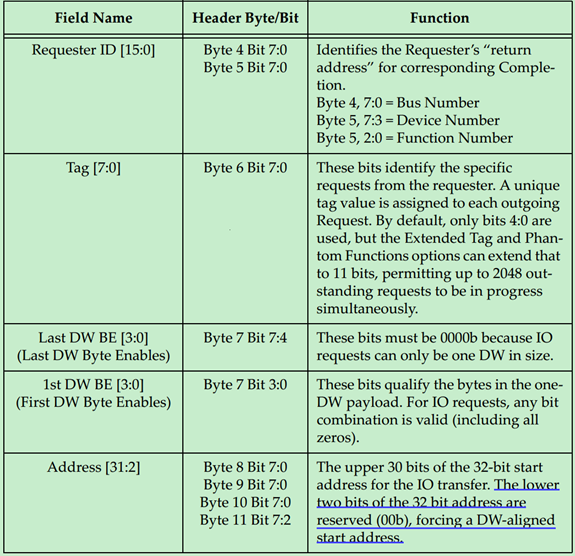

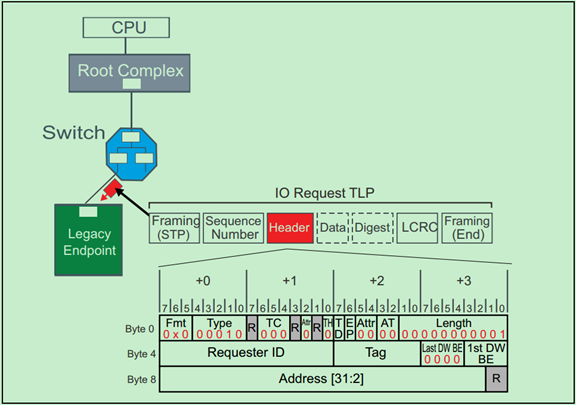

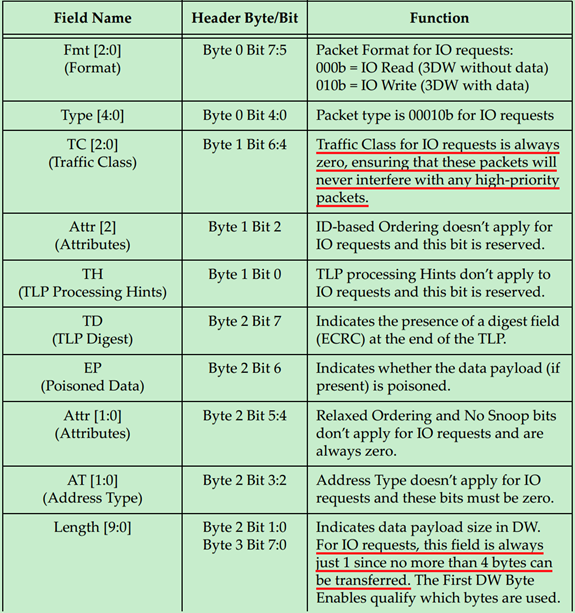

IO Request的TLP Header的格式如下图所示：
Memory Request

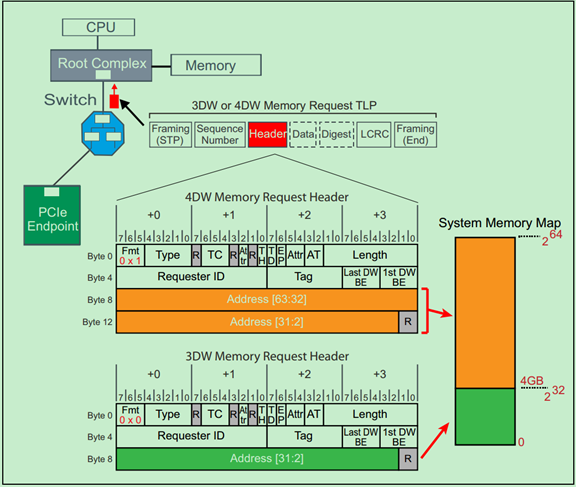

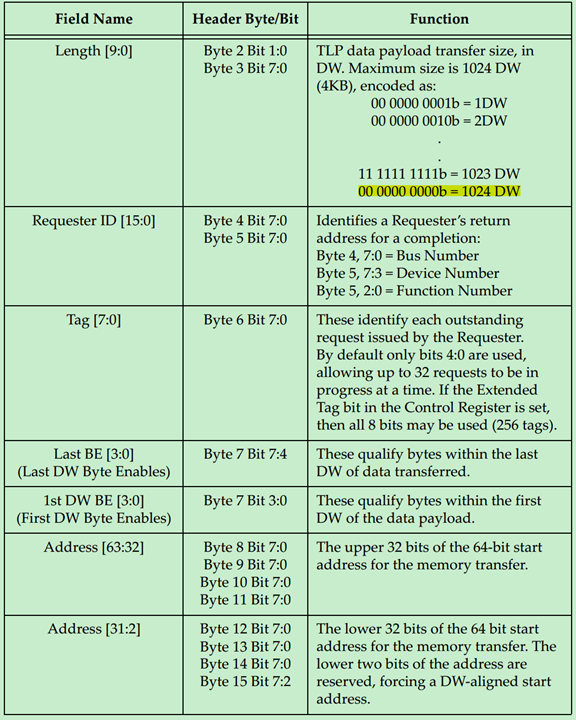

Memory Request的TLP Header的格式如下图所示：
注：TLP Prefix、ID Based Ordering（IDO）和TLP Processing Hints（TH）均为PCIe Spec V2.1提出的。
Configuration Request

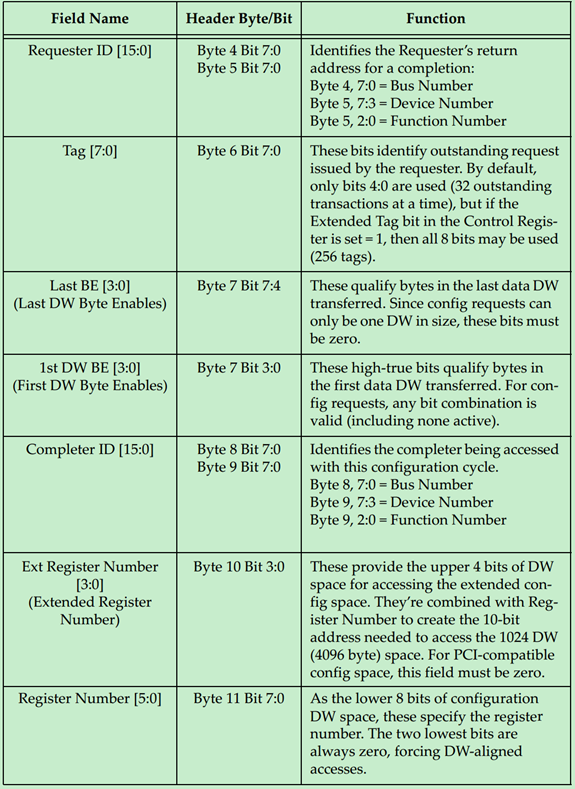

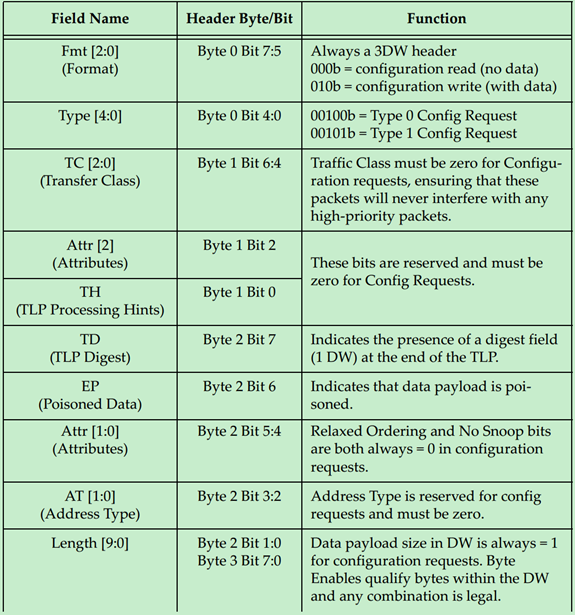

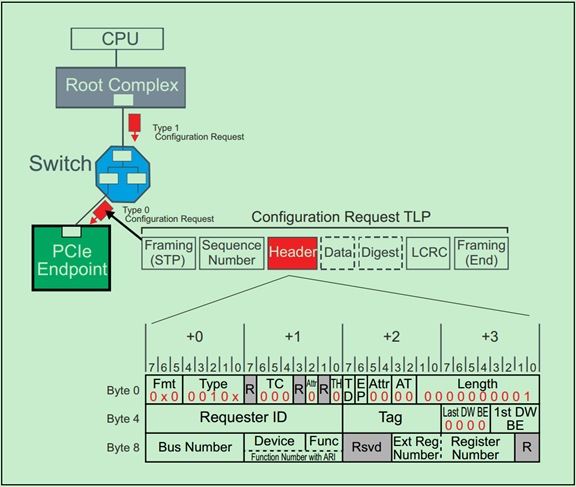

Configuration Request的TLP Header的格式如下图所示：

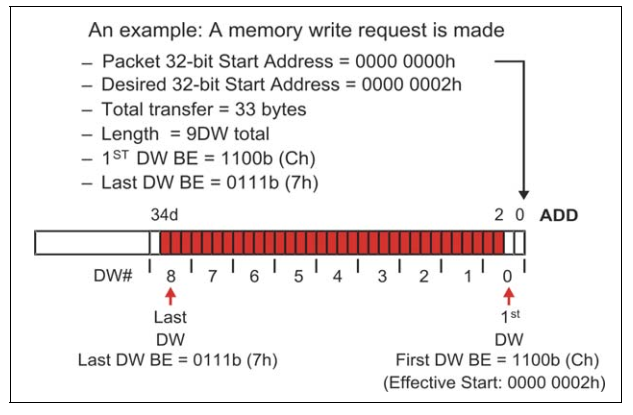

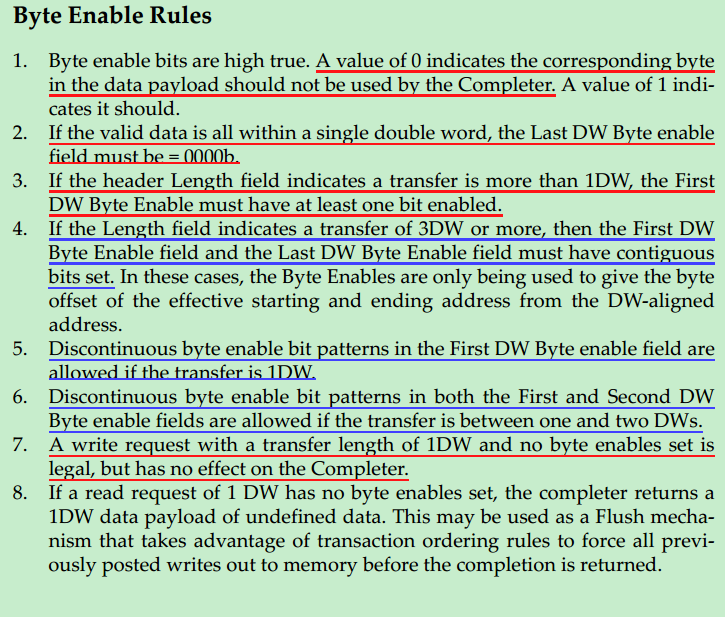

补充说明：关于Byte Enable的规则和一个简单的例子如下：
