按键计数消抖动

这里设计4个状态
按下时为key=0,抬起时时KEY=1

• S0:未按下状态,检测到KEY=0，进入S1,否则依旧为S0
• S1:进入后，依旧为按下，进入S2(表示持续了很长的按下),否则S0
• S2:上次处于下状态，如继续处于按下状态，依旧为S2,抬起进入D3
• S3:抬起状态，如果依旧为抬起则进入S0,否则为抖动进入S2

工程代码如下：

module key(
input clk,
input rst,
input key,
output cap
    );

parameter KEY_S0 = 2'd0;
parameter KEY_S1 = 2'd1;
parameter KEY_S2 = 2'd2;
parameter KEY_S3 = 2'd3;

reg[3:0] en_cnt;
always@(posedge clk)
begin
    if(!rst)
        en_cnt<=0;
     else if(en_cnt==4)
        en_cnt<=0;
     else
        en_cnt<= en_cnt+1;
end

reg[1:0] key_cur = 2'd0;
reg[1:0] key_pre=2'd0;

always@(posedge clk)
begin
    if(en_cnt==4)
    begin
        case(key_cur)
            KEY_S0:begin
                if(!key)
                    key_cur<=KEY_S1;
                else
                    key_cur<=KEY_S0;
             end
             KEY_S1:begin
                if(!key)
                    key_cur<=KEY_S2;
                else
                  key_cur<=KEY_S0;
             end
             KEY_S2:begin
                if(key)
                    key_cur<=KEY_S3;
                else
                    key_cur<=KEY_S2;
             end
             KEY_S3:begin
                if(key)
                    key_cur<=KEY_S0;
                 else
                    key_cur<=KEY_S2;
             end
        endcase
    end
end

always@(posedge clk)
begin
    key_pre<=key_cur;
end

assign cap = key_cur == KEY_S2 && key_pre==KEY_S1;

endmodule

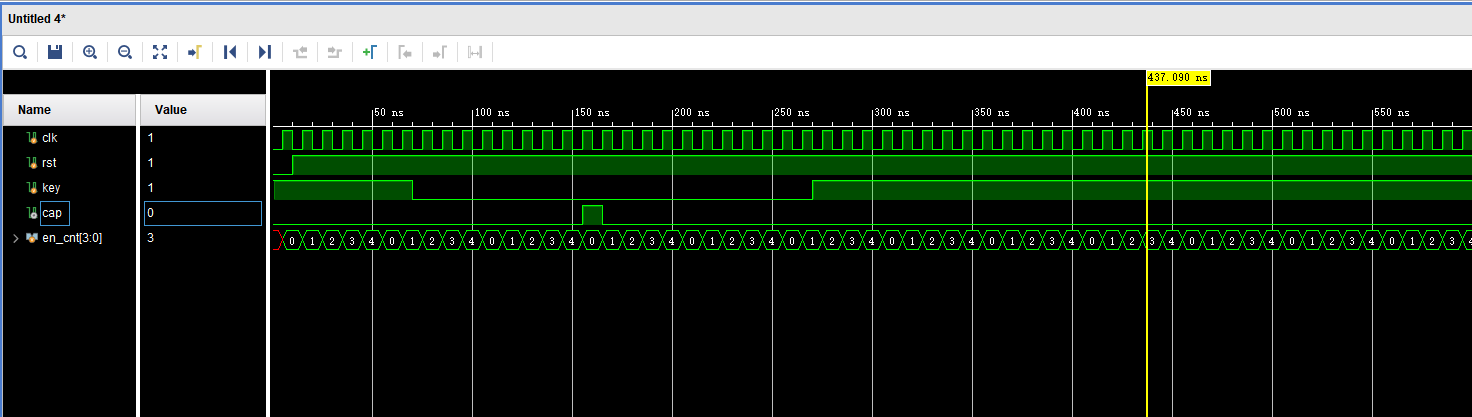

仿真代码

module key_tb();

  reg clk;
  reg rst;
  reg key;
  wire cap;

  initial
  begin
    rst = 0;
    clk = 0;
    key = 1;
    #10
    key = 1;
    rst = 1;

    #60
    key = 0;
    #200
    key = 1;

   end

 always #5 clk= ~clk;

 key key_inist(
 .clk(clk),
 .rst(rst),
 .key(key),
 .cap(cap)
 );
