PCIe学习（二）

2 事务层

事务层需要完成的事情：

• TLP的生成（发送）和解析（接收）
• TLP排序机制
• 基于信用值的流量控制机制
• 数据中毒（Data Poisoning）和ECRC完整性检测

事务层向上要与应用层通信，不同设备的应用层天差地别，在做芯片设计时要根据具体情况而定。PCIe规范没有对应用层提出约定。

2.1 地址空间

PCIe协议中有四类地址空间，对应四种请求事务，如下表：

前三种是PCI协议中已有的事务类型，最后一种是PCIe协议中增加的事务类型。

2.1.1 存储事务

存储事务最常用，支持32-bit和64-bit两种地址格式，包括以下这些事务：

• 读取请求，读取完成（Read Request/Completion）
• 写入请求（Write Request）
• 原子请求，原子完成（Atomic Request/Completion）

#

2.1.2 I/O事务

I/O事务是PCI时代的产物，PCIe规范中支持I/O事务只是因为需要兼容已有的PCI设备。PCIe原生设备本身不再支持I/O事务，既不会发出I/O请求，也不会响应主机的I/O请求。

I/O事务仅支持32-bit地址格式，包括以下这些事务：

• 读取请求，读取完成（Read Request/Completion）

• 写入请求，写入完成（Write Request/Completion）

在后续的学习中，可以暂时忽略I/O事务。

2.1.3 配置事务

配置事务是主机（也就是RC）用来配置Function，访问Function配置寄存器。在系统平台上电后，所有的PCIe链路自动完成链路训练（Link Training）；随后主机软件（不区分固件/设备驱动/操作系统，统称为软件）对PCIe拓扑结构进行探索，已发现所有的可用设备，并分配唯一标识ID，这一过程称为“枚举（Enumeration）”；必要时，主机软件需要通过配置事务来请求PCIe设备开启或禁用某些功能，配置设备参数等等。

配置事务包括以下这些事务：

• 读取请求，读取完成（Read Request/Completion）

• 写入请求，写入完成（Write Request/Completion）

只有RC才有权限发出配置请求事务；EP或者Switch只可以接收配置请求事务，不允许发出配置请求。

2.1.4 消息事务

PCI时代有大量的引脚信号用于设备通信，这些引脚信号称作“边带（Side-Band）”信号。PCIe协议为了简化接口的引脚，将这些边带信号全部拿掉，设备间需要靠“带内（In-Band）”消息来通信。

消息事务是PCIe规范中新增加的事务类型，也就是说PCI设备不支持此类事务，如果系统中有PCI设备，则需要PCIe-PCI桥接设备做转换。

除去PCIe规范定义的消息类型，还支持厂商自定义消息，需要厂商自行定义和实现，并在其驱动软件中加以支持。

2.2 事务类型

上面是从地址空间出发，对PCIe事务进行了分类。接下来我们从事务发送和完成的角度看一下这些事务。

先区分几个概念。事务的发起者叫做请求者（Requester），事务的响应者叫做完成者（Completer）。有些事务需要完成者给请求者一个完成响应（Completion），将事务完成的状态通知请求者；而有些事务则不需要完成者返回完成响应，请求者发出事务以后即认为事务已经完成。不需要完成响应的事务是Posted类型，需要完成响应的事务是Non-Posted类型。所谓Posted，就像是寄信件一样，当我们把邮件放入邮筒的那一刻起，就标志着信件已发出。至于信件最终是不是会送达到收件人手中，需要邮局系统来保证。在PCIe协议中，这一保证机制是由数据链路层的ACK/NAK协议来完成。对于Non-Posted类型来说，如果请求者在发送完请求事务后一直等待完成者返回完成事务，必然造成链路上的停顿，白白浪费了链路资源。因此PCIe协议规定，请求者发送完一个Non-Posted类型的事务后，可以继续发送其它的事务，而不必一直等待完成者的完成事务。这一过程也称为分离事务（Split Transaction），即请求和完成分离开来。

需要注意的是，请求者不一定就是RC，完成者不一定就是EP或Switch。RC也可以是完成者，EP或Switch也可以是请求者。只有在发送配置事务时，RC与请求者是一致的，EP/Switch与完成者是一致的。

用表格总结一下事务的类型：

为了简化学习，可以忽略表中的IO Read/Write。

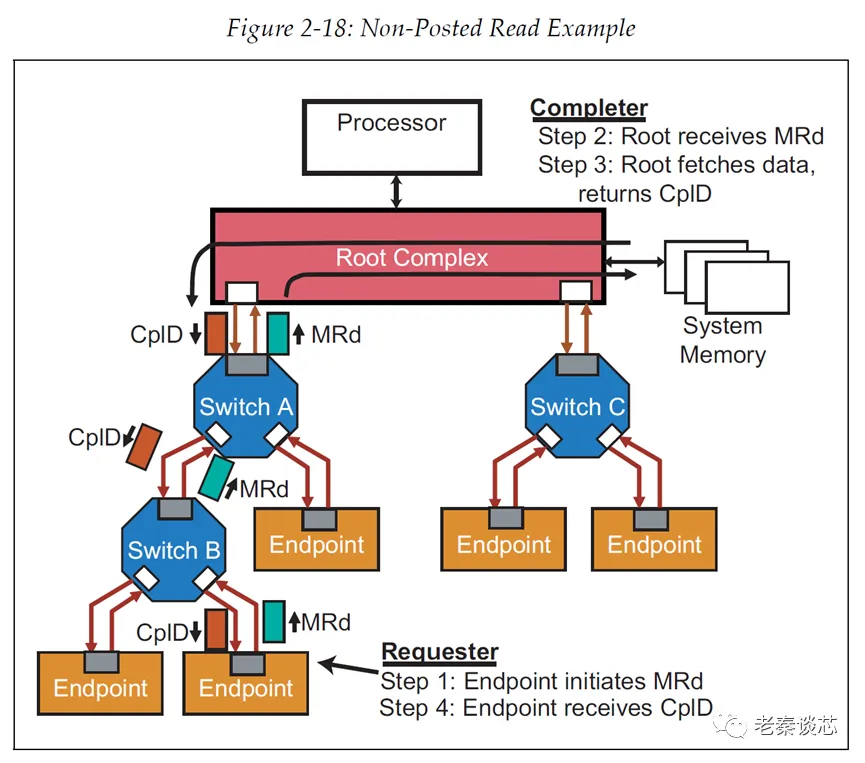

对于存储读取请求（MRd）和配置读取请求（CfgRd），必然需要有相应的完成响应，否则完成者怎么返回给请求者需要的数据呢。也就是说MRd和CfgRd是Non-Posted类型。参考下图，是一个存储读取请求的例子，首先是EP发起MRd，经过Switch B和A到达RC；RC从相应的内存中将数据取出，并通过CplD将数据发送给EP。

配置写入请求（CfgWr），是RC发给Switch或者EP的，因为Switch或EP的功能取决于该设备是否被配置成功，所以Switch或EP必须返回完成响应给RC，这样RC才能进行后续的操作。CfgWr也是Non-Posted类型。

IORd和IOWr是Non-Posted类型，不再展开了。下图是IOWr的例子。

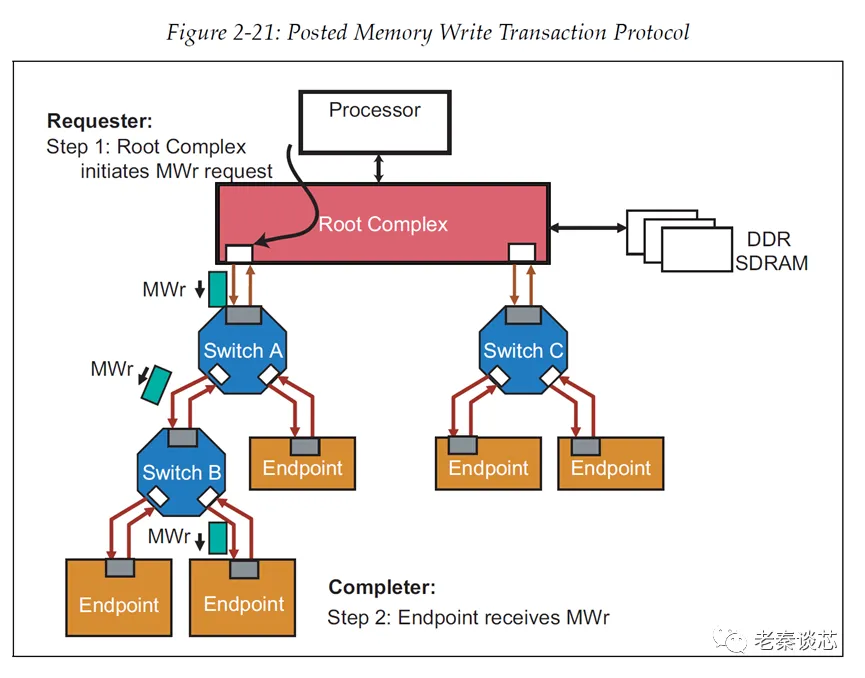

最后，只有存储写入请求（MWr）和消息请求（Msg/MsgD）是Posted类型，请求者发出请求即认为请求已完成，这样可以大大提高链路效率。至于请求是否真正被发送到了完成者，需要其它的机制保证，后面会介绍。

细心的读者可能发现了一个问题，如果请求者发送了多个MWr或者是多个Msg，那么完成者是以什么顺序接收到的呢？这涉及到PCIe规范中的事务顺序问题。其实这个问题牵扯到所有事务的顺序，后面会详细讲。

2.3 事务层协议-数据包格式

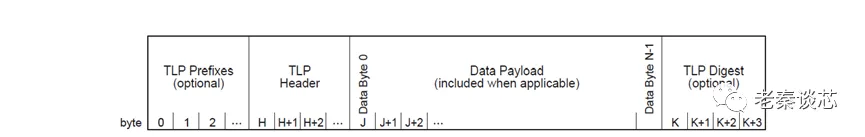

TLP的串行格式如下图所示，包括TLP前缀（Prefixes），TLP包头（Header），有效数据负载（Data Payload）和TLP摘要（Digest）。其中只有TLP Header是必选项，其它三项都是可选项，根据数据包的实际需求而定。PCIe协议是串行总线，单比特传输，也就说发送端的物理层完成TLP并/串转换后，从TLP Prefixes（如果有的话）开始传输，最后传输TLP Digest（如果有的话）。这样做的一个好处是接收端可以提前知道这个数据包的类型，而不用等待全部接收完数据包。

构成TLP的四部分里面，除了TLP Header，其它的都不是必选项，甚至是数据部分。TLP里面最为复杂的也是Header。

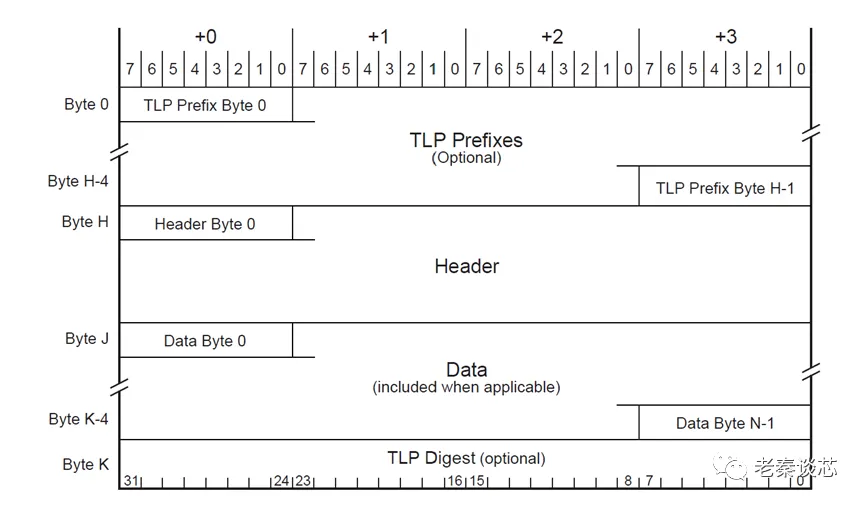

TLP的并行格式如下图所示，PCIe协议里面用DW（Double Word，32-bit）来表示并行结构。后面会反复用到DW。

从上图可以看出，长度固定只有Digest部分，为1-DW。其它的三部分，长度都不固定，但都是以DW对齐的。

2.3.1 TLP Header

前面提到过，存储读取/写入事务有两种地址格式：32-bit和64-bit。这个地址包含在TLP Header中，所以对应的有两种TLP Header格式。32-bit地址的Header是3-DW长度，64-bit地址的Header是4-DW（多出来的1-DW正好对应多出来的32-bit地址），如下图。

所有类型的TLP，其Header中的第一个DW格式都是相同的，而第二个DW中的字段随TLP类型不同而变化。

2.3.1.1 通用的Header字段

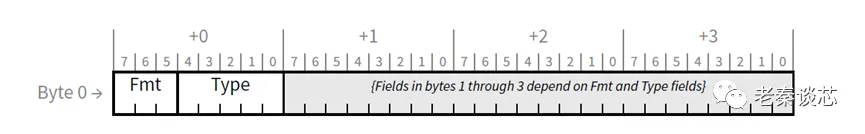

不管是哪种类型的请求，TLP的第一个DW，也就是前4 Byte格式是通用的，见下图。

其中各字段的含义如下：

• Fmt[2:0]：TLP的格式，指示TLP的地址格式，或者是否为Prefix

• Type[4:0]：TLP的类型，Type字段通常与Fmt字段一起编码，来表示TLP的格式

• TC[2:0]：流量等级（Traffic Class），PCIe协议支持最多8个TC值，通过TC来区分TLP的优先级，从而完成TLP保序和QoS的功能

• T8 & T9：Tag[8]和Tag[9]，最初的Tag只有8-bit，后来增加了2-bit。Tag[7:0]在Header的第二个DW中。此字段由请求者分配，用于区分不同的具体请求，完成者返回完成响应时需带上Tag，这样请求者就知道哪些发出去的请求已经完成，哪些尚未完成

• Attr[2:0]：3-bit的属性定义，这三个字段有各自的含义，并没有一起做编码，其中Attr[2]表示基于ID排序（ID-Based Ordering），Attr[1]表示松散排序（Relaxed Ordering），Attr[0]表示非监听（No Snoop）。

• LN：轻量级通知（Lightweight Notification），这是Gen 4中加入的特性，在Gen 6中被取消

• TH：TLP处理提示（Processing Hints）

• TD：TLP Digest，指示TLP中是否存在有ECRC部分

• EP：错误中毒（Error Poisoned），指示TLP Data部分的数据负载是否为“中毒”

• AT[1:0]：地址类型（Address Type），即地址是否经过转换，仅对带有地址的事务有效，如MRd，MWr，AtomicOp。对其它的事务，该字段保留。在轻量级通知中，该字段有其它含义

• Length[9:0]：TLP Data部分的大小，数据是DW对齐的，如果实际数据是Byte，则需要借助Header中的其它字段指示。

本节先详细分析一些常用字段，有些不常用字段跟某些特性功能有关，留待后面章节分析。

Fmt[2:0]的编码如下表所示：

Fmt字段通常和Type字段一起，表示TLP类型，这两个字段是Header中最重要的字段。

链路双方可以借助TC字段实现事务的保序要求。PCIe协议规定，相同TC值的事务需要遵守严格的先后顺序（不开启基于ID排序和松散排序，即不使能Attr[2:1]）。同时，PCIe协议还规定，不同TC值的事务之间不需要保序。如果事务的发起方对于事务有顺序要求，则需要将这些事务分配相同的TC值。借助TC，还可以实现QoS功能，不过这需要硬件逻辑配合，放到QoS章节详细讲解。

前面说过，为了提高链路性能，PCIe将Non-posted类型的请求拆分，请求者发出一个请求后即可以继续发送请求，而不必等待完成响应。也就是说请求者可以连续发送多笔请求，比如可以连续发送若干的MRd。至于具体数目，取决于硬件设计的超发（Outstanding）缓冲区深度。此时的一个问题是，这么多超发请求，完成者返回完成响应时，请求者怎么知道对应的是哪笔请求。这就需要请求者给每个请求事务分配一个唯一的标识符，完成响应中带上这个标识符，请求者就知道对应哪笔请求了。这个标识符就是Tag。可能有的人会问，对于Posted类型的请求，比如MWr，不需要完成响应，是不是Tag字段就没有用了呢？的确如此，不过这时PCIe协议对Tag字段另有用处。

AT[1:0]字段表示地址类型，编码如下表。后面讲地址翻译服务ATS时会用到。

Length[9:0]字段的意思比较简单，就是TLP Data的长度。数据是以DW对齐的，PCIe协议规定，数据最大可以是4KB。在实际应用中，Data的最大长度需要链路双方协商而定，很多时候并不是4KB。

2.3.1.2 存储事务的Header

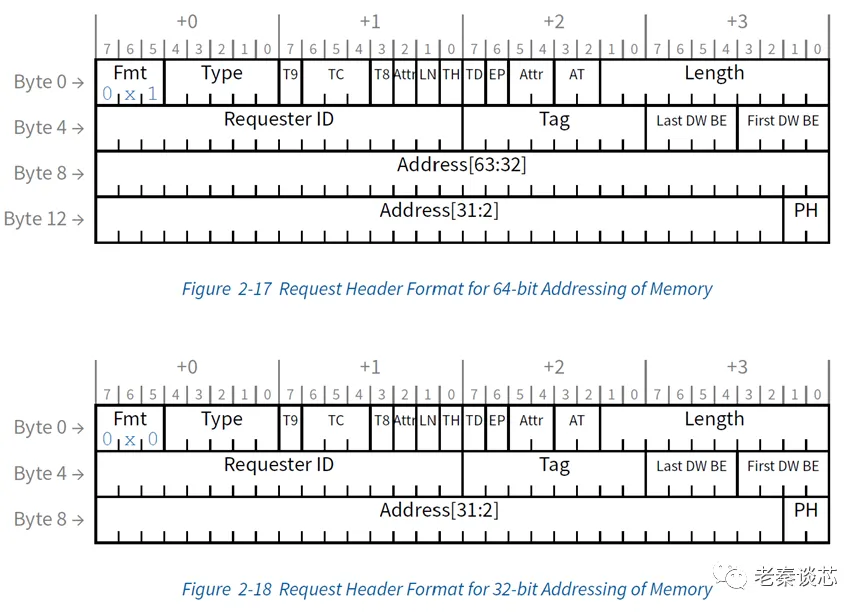

存储事务支持32-bit地址和64-bit地址两种格式，其完整的TLP Header格式定义如下图。

DW 1，2，3中增加的字段有：

• Requester ID[15:0]：请求者ID，这是主机分配的PCIe拓扑结构中的唯一值。Requester ID字段与Tag字段合起来组成了事务ID（Transaction ID）

• Tag[7:0]：事务标签，前面介绍过了

• Last DW BE[3:0]：数据负载中最后一个DW中的字节使能，用于存储，I/O，配置请求

• First DW BE[3:0]：数据负载中第一个DW中的字节使能，用于存储，I/O，配置请求

• Address[64:2]：地址，最低两位强制是00b

• PH[1:0]：处理提示（Processing Hint），需要配合TH字段使用。如果TH无效，则PH[1:0]保留；TH有效，则PH字段编码表示处理提示，具体含义放到TPH功能部分讲解

这里需要解释一下Last DW BE[3:0]字段和First DW BE[3:0]字段。前面一直在说，TLP Data是DW对齐的，如果实际数据不是DW对齐，则可以借助这两个字段，指出实际数据的起始和结束位置。细心的人可能会问，对于一大段中间有空洞的数据段，该怎么处理？有两个办法，一是将这段数据拆开，用多个TLP传输；二是主机软件或设备软件知道哪些数据无效，在一个TLP将整个数据段传输，然后通过在软件中处理这段数据。

2.3.1.3 I/O事务的Header

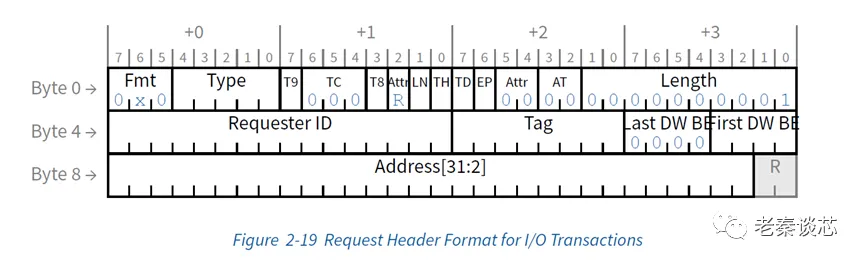

I/O事务仅支持32-bit地址（在PCI时代不需要64-bit地址），其完整的TLP Header格式定义如下图。

PCIe协议对I/O事务TLP Header中的字段有一定规则：

• TC[2:0]字段必须是000b

• LN字段不适用，保留

• TH字段不适用，保留

• Attr[2]保留

• Attr[1:0]必须是00b

• AT[1:0]必须是00b

• Length[9:0]必须是00 0000 0001b

• Last DW BE[3:0]必须是0000b（I/O事务只有一个DW的数据负载，这个字段没有意义）

2.3.1.4 配置事务的Header

配置事务采用ID路由，因此不需要地址信息，其完整的TLP Header格式定义如下图。

第三个DW中增加的字段有：

• Bus Number[7:0]：总线编号

• Device Number[4:0]：设备编号

• Fcn Number[2:0]：Function编号，与上面两组编号合起来称为BDF，是PCIe拓扑结构中的唯一标识

• Register Number[5:0]：寄存器编号，与下面的字段一起使用，指示要访问的配置空间中的寄存器地址

• Extended Register Number[3:0]：扩展寄存器编号

配置事务对TLP Header中各字段的限制：

• TC[2:0]必须是000b

• LN字段不适用，保留

• TH字段不适用，保留

• Attr[2]保留

• Attr[1:0]必须是00b

• AT[1:0]必须是00b

• Length[9:0]必须是00_0000_0001b

• Last DW BE[3:0]必须是0000b

2.3.1.5 消息事务的Header

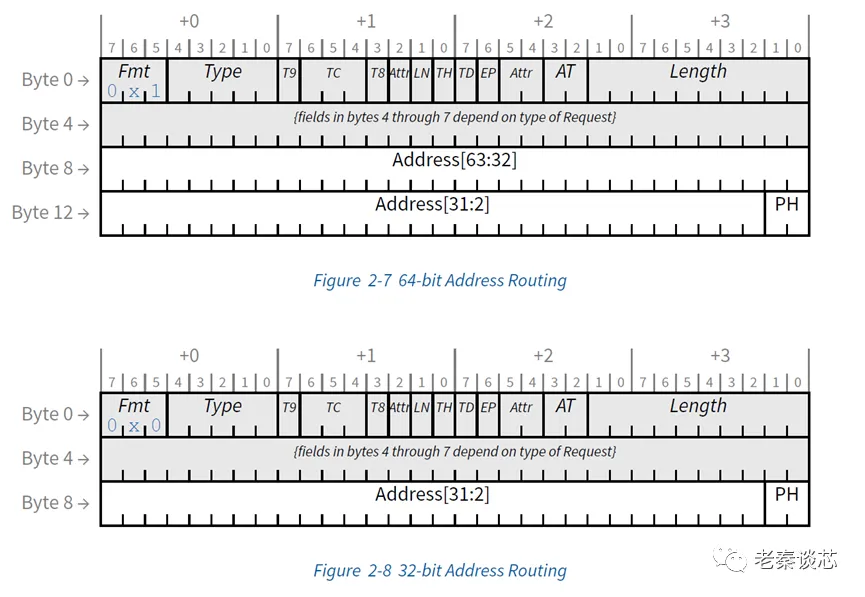

消息事务的路由方式有多种，可以是地址路由，ID路由，隐式路由，其完整的TLP Header格式定义如下图。

新增加的字段是Message Code[7:0]，表示消息编码。对于不同的消息类型，DW 2和3（即Byte 8-15）的含义不同。

Type字段的后三位，是消息事务的路由方式，编码见下表。

消息编码整理如下：

对于每种类型的消息，TLP header的Byte 8-15各不相同，这里不再赘述，后面用到哪种消息再具体分析。

2.3.1.6 完成事务的Header

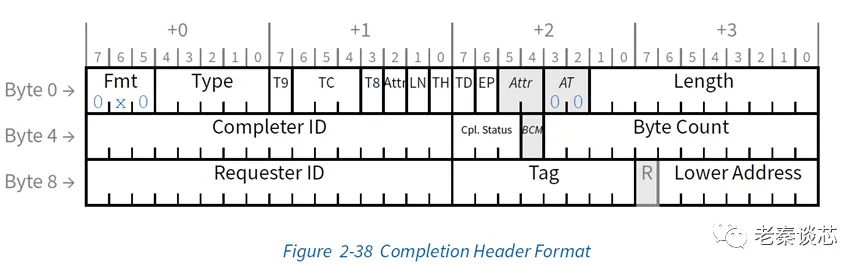

对于Non-Posted类型请求，需要完成者返回完成响应事务。完成事务是ID路由方式，其完整的TLP Header格式定义如下图。

新增的字段有：

• Cpl Status[2:0]：完成状态

• BCM（Byte Count Modified）：仅对PCI完成者有意义

• Byte Count[11:0]：请求的剩余字节数

• Lower Address[7:0]：低位地址，对于存储读取请求，该字段是完成事务返回的第一个数据的第一个启用字节的地址

Cpl Status字段的编码见下表：

2.3.2 TLP Prefix

TLP Prefix分为两种，Local TLP Prefix和End-End TLP Prefix。

Prefix的用途是扩展TLP。在PCI时代，TLP的格式就规定好了，随着技术的不断进步，协议中需要添加更多的扩展字段以用于扩展功能。聪明的协议制定者们想出了给TLP加前缀这种方式。在TLP前面添加扩展字段，既不影响旧有的设备和驱动软件，又能增加新特性。

一个Prefix长度是固定1 DW，格式定义如同TLP Header的第一个DW的格式定义。

Fmt字段和Type字段编码指示是哪种Prefix。

Type[4]用来区分是本地Prefix（0b）还是端到端Prefix（1b）。

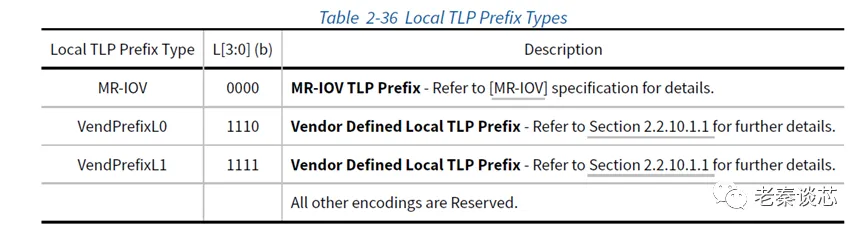

目前在Gen 5.0中，本地Prefix有以下几种：

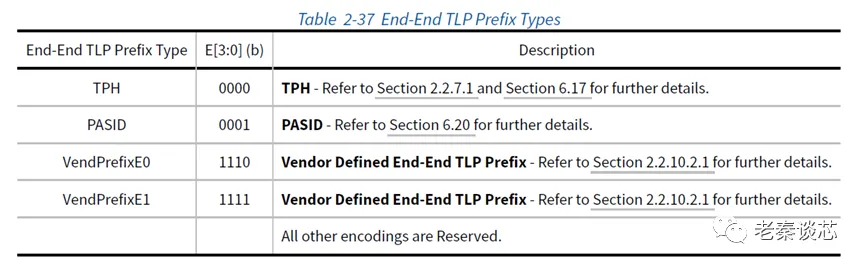

端到端的Prefix有以下几种：

除去上面的几种端到端Prefix，还有一种IDE Prefix，用于数据完整性和加密功能。IDE（Integrity and Data Encryption）功能是Gen 5中以ECN（Engineering Change Notice）形式发布的，在Gen 6的基本规范中正式引入。

不同类型的Prefix，Byte 1-3的含义不同，以后用到的时候再具体分析。

2.3.3 TLP Data

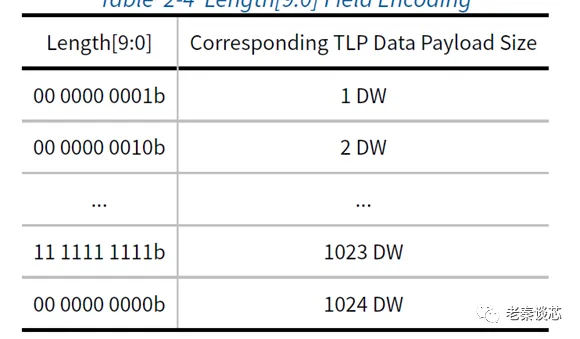

Data部分格式很简单，前面已经讲过很多了。Header中的Length[9:0]字段指示数据的大小，编码如下：

大家可以想想，为什么00_0000_0000b表示的是1024 DW，而不是0 DW呢？因为带不带数据是事务类型决定的，所以不需要表示0 DW。

在实际的设备中，很可能不会支持4KB这么大的数据负载。而且，对于存储读取事务的完成事务，PCIe协议规定数据为64-Byte或128-Byte，称为“读取完成边界（Read Completion Boundary，RCB）”。

关于Data的具体规则，这里不详细列出了。

2.3.4 TLP Digest

TLP Digest也叫做ECRC（End-End Cyclic Redundancy Check），如果启用此功能，则PCIe设备对所有发出的TLP增加一个DW，用于端到端的循环冗余校验。

端到端连接是一个网络连接术语，在PCIe中指的是请求者与完成者的连接，不管中间是不是有Switch。点到点连接指的是链路两端的直接连接，比如RC与Switch，Switch与EP的连接。

ECRC顾名思义，完成者负责最后用CRC对TLP其余部分做校验，中间的Switch会将ECRC直接转发（虽然允许Switch检查ECRC，如发现错误后上报错误，但Switch一般不会这么做）。

能看出来，ECRC解决的不是链路传输错误问题，实际上链路传输错误是通过链路CRC（Link CRC，LCRC）来检查的。这会放到数据链路层中介绍。

那么ECRC是用来干什么的呢？在事务层生成TLP一直到送给物理端口发出，中间的过程可能会存在逻辑错误，ECRC就是用来检测这个错误的。

具体的CRC算法就不介绍了。

【待续】
