PCIe学习（九）

先跳过第6章

7 软件初始化和配置

PCIe配置模型支持两种配置空间访问机制：

Ø PCI兼容的配置访问机制（Configuration Access Mechanism，CAM）：完全兼容PCI

Ø PCIe增强型配置访问机制（Enhanced Configuration Access Mechanism，ECAM）：增加可用配置空间的大小并优化配置空间访问

7.1 PCIe配置空间

为了使PCIe设备能够正常使用，主机的系统软件需要对PCIe设备进行合理的配置。PCIe协议规定，每个Function有一个专有的配置地址空间块。

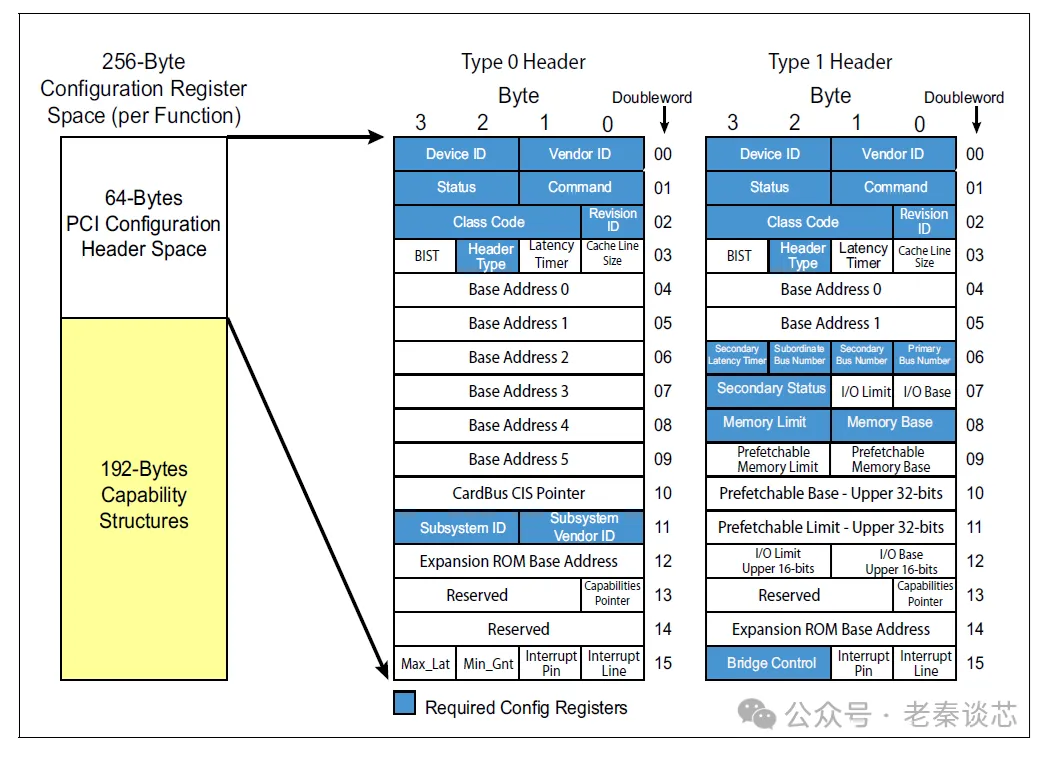

在PCI时代，这个空间是256-Byte大小，即16-DW。其中，前64-Byte是基础的配置空间，也称为配置空间Header；后面192-Byte是能力寄存器（Capability Registers）空间。

对于Switch和EP，配置空间Header结构不同。Type 0是EP需要实现的配置空间类型；Type 1是Switch需要实现的配置空间类型。

所谓能力，就是PCIe组件具有哪些“本领“。这些能力绝大多数是协议规定好的，只有少部分能力是必选项，大多数是可选项。如果PCIe组件实现了这个能力，就通过能力寄存器体现出来。这样主机软件通过读取这些寄存器，就可以明确知道PCIe组件具备的能力，然后根据系统需要决定是否开启这些能力，以及如何配置参数。为了不引起混淆，后文将沿用Capability一词，不再翻译。

到了PCIe时代，256-Byte的配置空间不够用了，所以PCIe将配置空间扩展到了4KB大小。从偏移地址100h往后都是PCIe扩展配置寄存器空间。

一个PCIe拓扑结构最多可以有256个Bus，每个Bus最多有32个Device，每个Device最多有8个Function，每个Function有4KB的配置空间。这样算下来。主机端最多需要256MB的地址空间来映射全部的设备配置空间。

其实，主机端的RC也需要实现Capability寄存器，但是在主机端可以直接访问这些寄存器，不需要通过配置请求。此外，PCIe协议允许RC实现额外4KB的寄存器块，叫做RCRB（Root Complex Register Block）。

7.1.1 Type 0和Type 1公用的配置空间Header部分

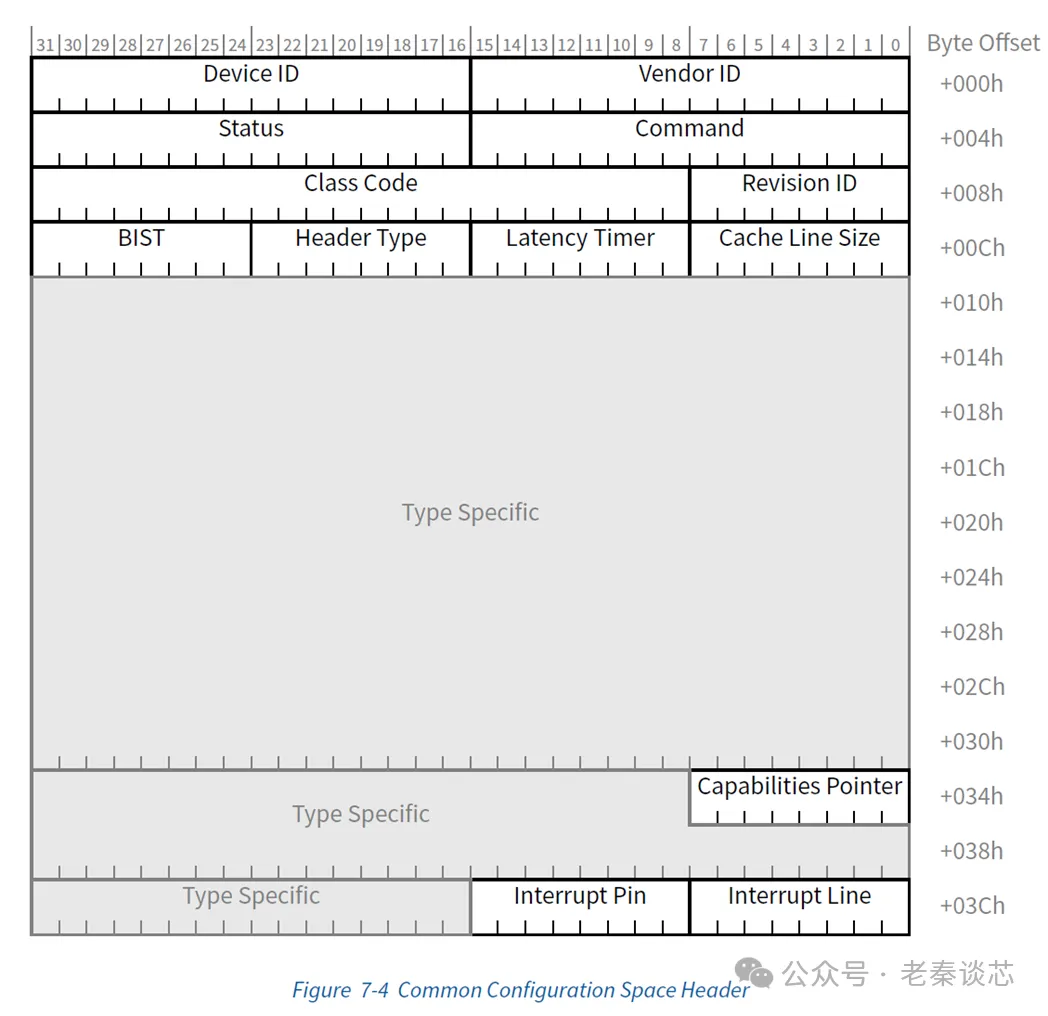

不管是Type 0还是Type 1，配置空间有一部分寄存器定义的相同，如下图。

Ø Vendor ID：厂商ID，是PCI-SIG组织分配的

Ø Device ID：设备ID，是PCI-SIG组织分配的。系统软件读取到Vendor ID和Device ID就知道该设备是什么，然后为其调用对应的驱动程序

Ø Command：指示了Function支持哪些特性

Ø Status：保存一些当前状态

Ø Revision ID：保存的是设备的小版本号，与Vendor ID和Device ID一起供系统软件使用

Ø Class Code：保存设备类型编码，PCI-SIG对PCIe设备进行类分类，比如显示类，存储类等等

Ø Cache Line Size：由系统固件或者OS来配置，记录当前使用的缓存行大小

Ø Latency Timer：起源于PCI，在PCIe中已不适用，需要硬件上固定为0值

Ø Header Type：对于Type 0，其值是00h；对于Type 1，其值是01h

Ø BIST：用来控制和指示BIST状态，如果Function不支持BIST，则其需要硬件上固定为0

Ø Capabilities Pointer：用于指向此Function实现的Capability列表的指针

Ø Interrupt Line：保存中断线路由信息，此寄存器值是供设备驱动和OS使用，对设备本身没有意义

Ø Interrupt Pin：只读寄存器，指示Function使用的传统中断消息，合法值是01h，02h，03h，04h，分别对应INTA，INTB，INTC，INTD。对于SFD，只有INTA可以使用；对于MFD，可以最多使用到INTD

7.1.2 Type 0配置空间Header

下图是Type 0配置空间Header的完整结构。

新增的寄存器有这些：

Ø Base Address Registers：简称BAR，后面详细讲

Ø Cardbus CIS Pointer：不适用于PCIe

Ø Subsystem Vendor ID：子系统厂商ID寄存器

Ø Subsystem ID：子系统ID寄存器，与Subsystem Vendor ID寄存器用于唯一标识PCIe组件所在的适配器或子系统。其实是为供应商提供了一种机制，即使组件上可能有相同的PCIe组件（Vendor ID和Device ID相同），也可以将其彼此区分开来。

Ø Expansion ROM Base Address：用来处理扩展ROM的基本地址和大小信息。应用场景是有些外接卡需要用本地ROM作为扩展ROM。

Ø Min_Gnt：不适用于PCIe

Ø Max_Lat：不适用于PCIe

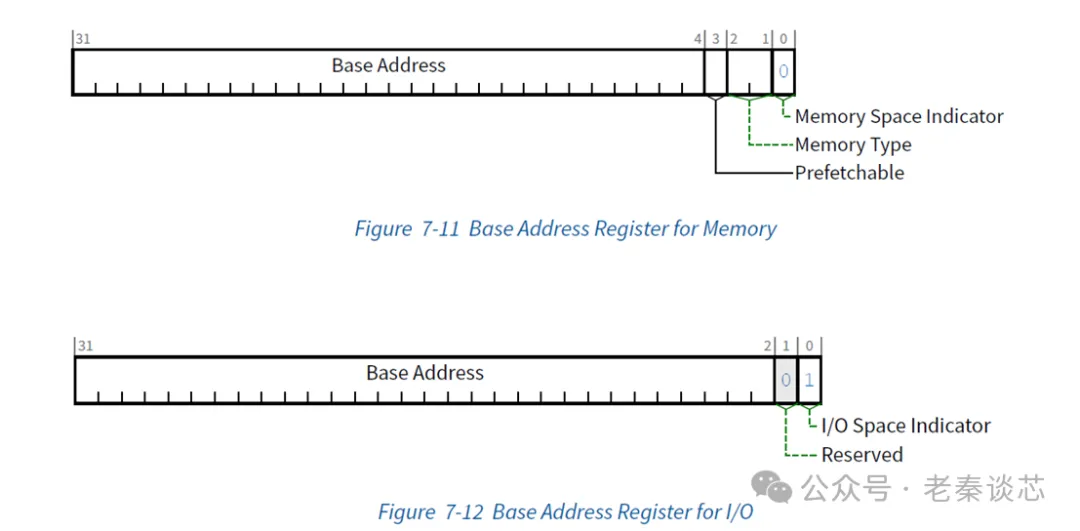

重点要讲一下基地址寄存器BAR，对于EP也就是Type 0，BAR寄存器共有六个。也就是说最多可以映射到六块存储空间。其中每个寄存器的最低位，也就是BAR[0]指示该空间是存储器空间还是I/O空间。如果是存储器空间，BAR[2:1]指示是32-bits地址还是64-bits地址，BAR[4]指示该空间是否可预取（Prefetchable）。如果是64-bits地址空间，则需合用两个BAR寄存器。如果是IO空间，就更简单了。

BAR是设备想要展现给主机的地址空间，对应的是设备内部寄存器块或内部RAM等资源。那么BAR寄存器到底需要映射到多大的地址范围，主机如何将这块地址范围映射到系统地址，协议制定的很巧妙。首先，BAR寄存器的低位是固定接成0的（非最低几位指示字段），主机的系统软件通过判断多少位被接成0就知道这段空间在设备里有多大。大致过程是，系统软件先读取BAR寄存器的值，然后向BAR寄存器写全1，再读取BAR寄存器，检查哪些BAR寄存器的低位没有变化。比如读取到低12位没有变化，则说明这个地址空间是4KB（2^12）。随后，主机系统软件根据实际情况，将这4KB映射到系统地址中，然后将分配的系统地址高位写到BAR寄存器的高位。最后，Host中对这段系统地址的访问都会被发送给PCIe设备。

7.1.3 Type 1配置空间Header

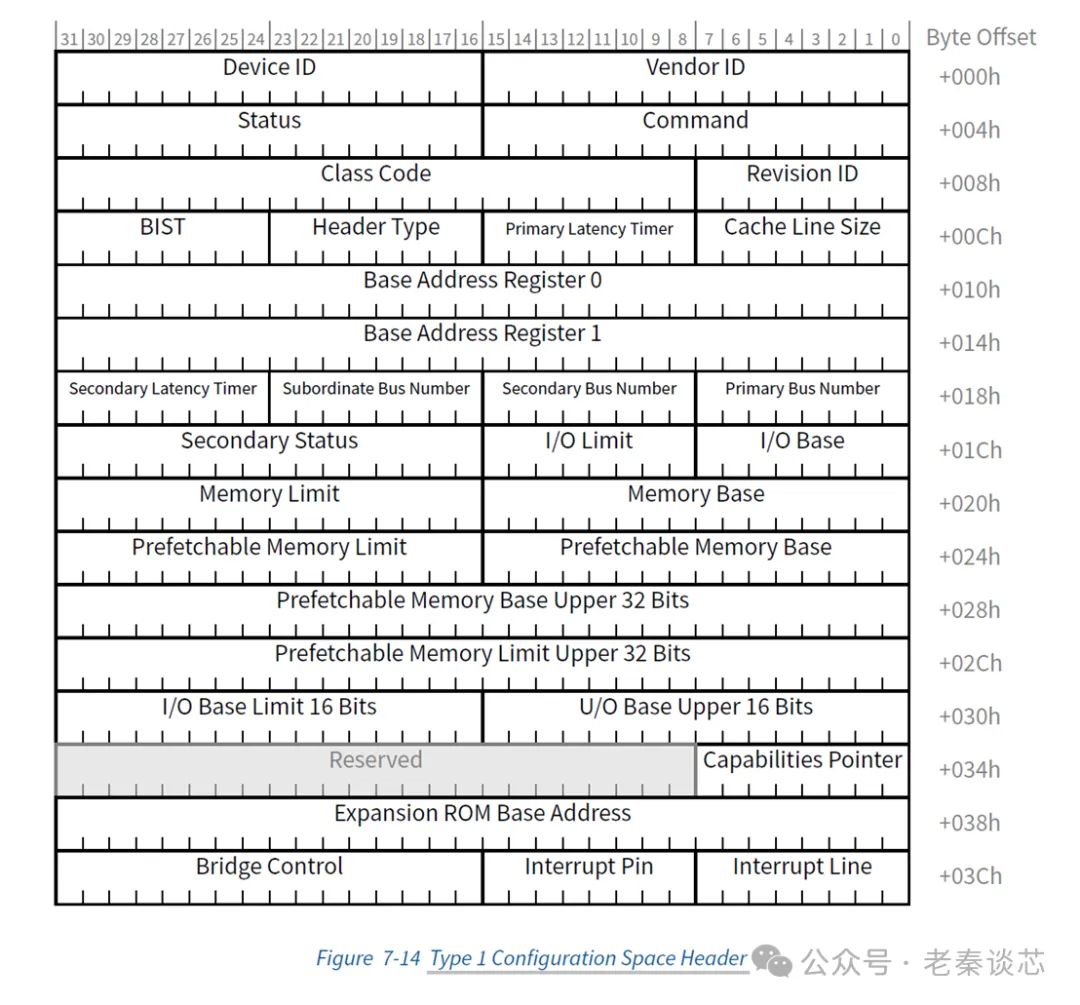

下图是Type 1配置空间Header的完整结构。

可以看出，对于Type 1，BAR寄存器只有两个。

新增的寄存器有这些：

Ø Primary Bus：主总线

Ø Secondary Bus：次级总线

Ø Subordinate Bus：从属总线

Ø Secondary Latency Timer：不适用于PCIe

Ø I/O Base：

Ø I/O Limit：与I/O Base寄存器合起来用于定义下游连接的I/O地址范围，暂时可以忽略

Ø Secondary Status：用于PCIe到PCI/PCI-X的转接桥

Ø Memory Base：

Ø Memory Limit：与Memory Limit寄存器合起来用于记录一段存储地址范围，包括下游设备的地址空间。如果Switch接收到的TLP请求的地址在这段地址范围内，则说明TLP是发给其下游设备的，向对应的下游端口转发即可。

Ø Prefetchable Memory Base：

Ø Prefetchable Memory Limit：与Prefetchable Memory Base合起来定义了一个可预取的存储地址范围

Ø Prefetchable Memory Base Upper 32 Bits：高32位地址

Ø Prefetchable Memory Limit Upper 32 Bits：高32位地址

Ø I/O Base Upper 16 Bits：高16位地址

Ø I/O Base Limit 16 Bits：高16位地址

Ø Bridge Control：用于扩展Command寄存器

以上寄存器，需要着重分析的是Primary Bus，Secondary Bus，Subordinate Bus这三个，其它的从名字基本就能猜出其用意。

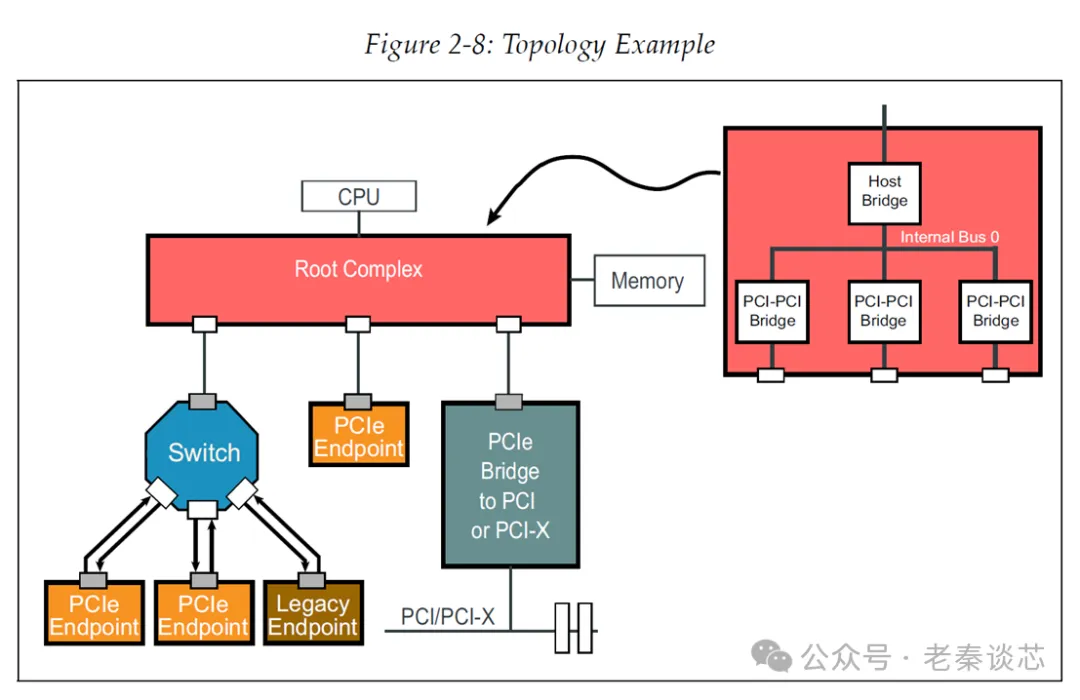

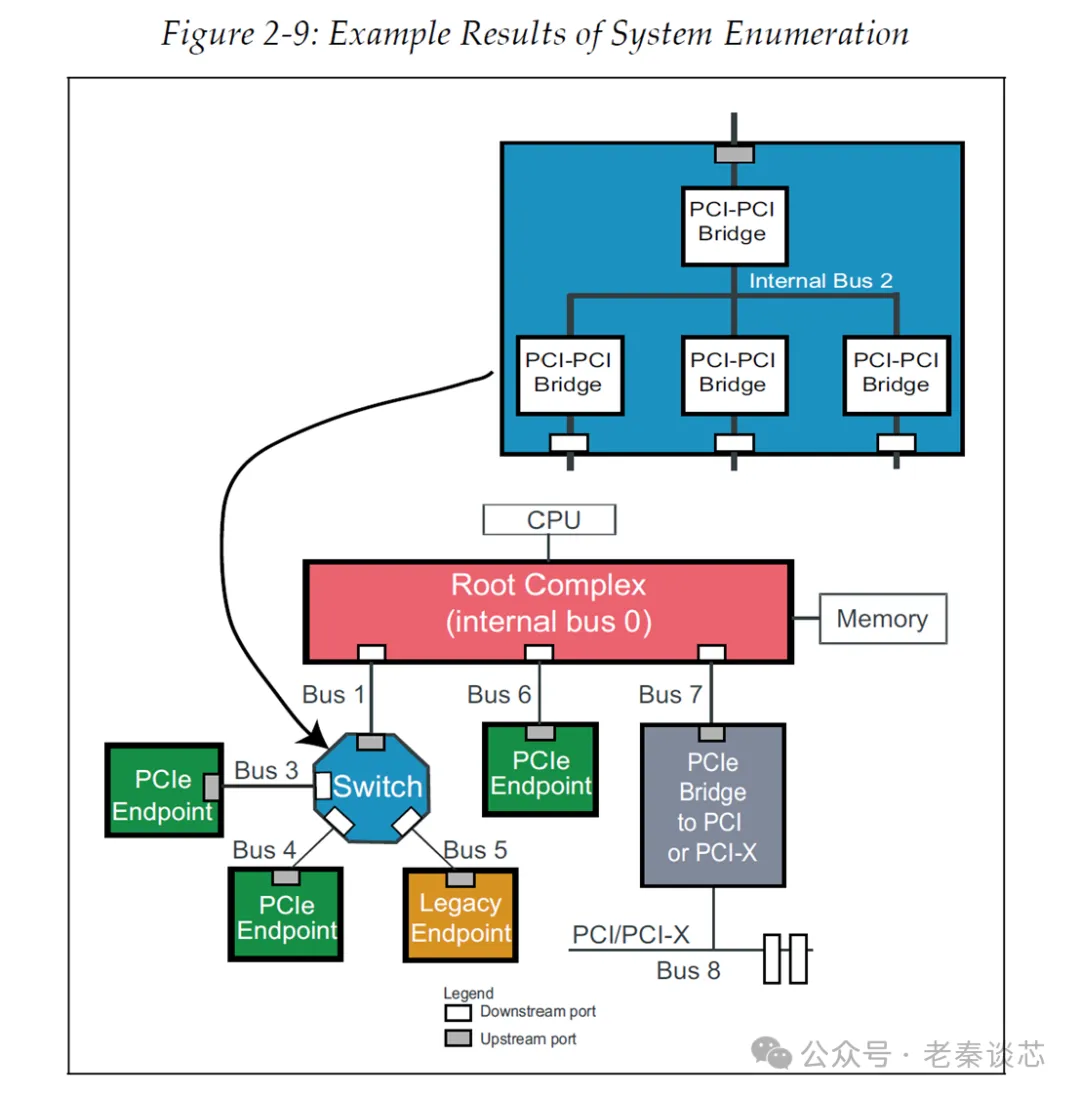

为了兼容PCI，RC的根端口呈现为PCI-PCI桥，Switch的所有端口都呈现为PCI-PCI桥，如下面两图。所谓的“枚举”，就是配置软件发现系统拓扑并分配总线号和系统资源的过程。

RC与处理器连接的部分是主桥（Host Bridge），其每个下游端口对应有一个PCI-PCI桥；Switch的上游端口和下游端口都有对应的PCI-PCI桥；EP只有一个上游端口，不存在PCI-PCI桥。P2P桥上方的总线称为Primary Bus，下方的总线称为Secondary Bus，该桥的下游设备的最后一个总线编号是其Subordinate Bus。

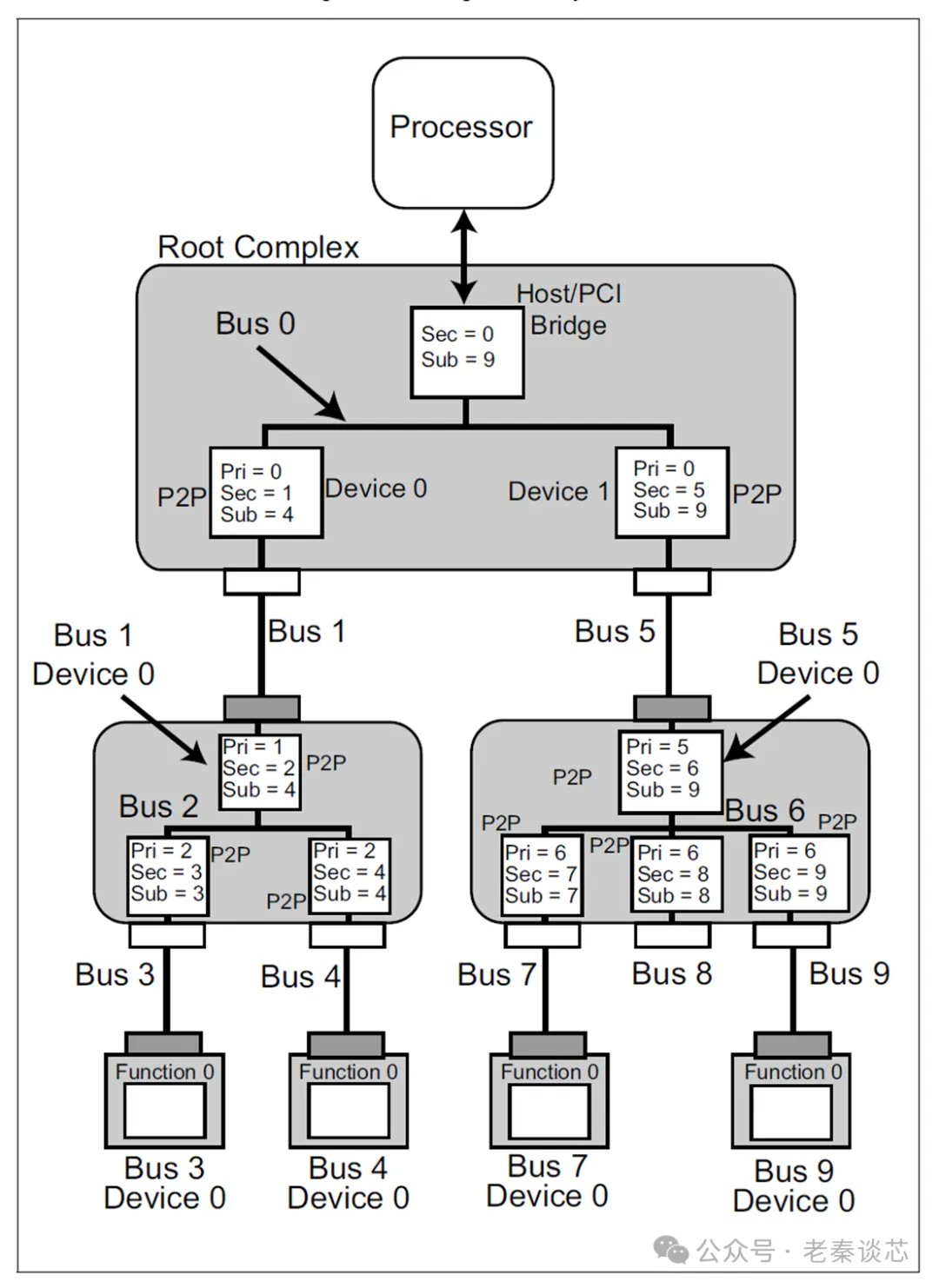

参照下图，RC有两个下游端口，每个下游端口连接一个Switch，每个Switch连接两个设备。RC的主桥向上没有PCIe总线，也就不存在Primary Bus，主桥下面的总线是整个PCIe拓扑结构中的0号总线，所以主桥的Secondary Bus是0，主桥的Subordinate Bus是拓扑结构中的最后一个总线编号，即右下角的Bus 9。大家可自行分析两个Switch的三个总线编号。

当然，这里只是分析三个总线编号概念，在实际的应用中，需要在系统上电后，通过PCIe枚举过程来探索拓扑结构，最终才能确定RC和Switch的Subordinate Bus。

因为PCIe拓扑结构探索采用的是深度优先遍历（Depth First Search，DFS）算法，即优先探索每个分支到底部，然后再探索其它分支。所以对于Switch来说，记录这三个总线编号信息，就知道下游的结构。

MindShare的《PCI Express Technology - Comprehensive Guide to Generations 1.x, 2.x, 3.0》第三章中有Single-Root系统和Multi-Root系统枚举的示例。

7.1.4 能力结构

配置空间除去了前面16-DW的Header部分，其余部分是能力（Capability）寄存器。PCIe协议定义了很多种Capability，组件可以根据需要选择实现其中的部分能力。这些Capability寄存器对应的是某种功能特性。不同功能特性需要的Capability寄存器组的大小也不一样，有的寄存器组需要占用几个DW，而有的寄存器组需要占用几十个DW。一个寄存器组就是一个能力结构（Capability Structure）。

PCIe协议对Capability进行了编号，方便主机系统软件识别。并且PCIe协议采用链表式管理配置空间中的Capability寄存器，大家还记得Header中的Capability Pointer寄存器吧，它指向第一个Capability Structure。每个Capability Structure的第一个DW中有一个Next Capability Pointer寄存器指向下一个，最后一个Capability Structure的Pointer指向000h，表示全部Capability链表结束。这样，主机系统软件就很容易将设备的全部Capability寄存器扫描出来。

配置空间的地址40h – FFh区间（48 DW）是PCI的Capability寄存器和PCIe的基础Capability寄存器，地址100h后面的空间（960-DW）都是PCIe扩展的Capability寄存器空间。

下表是我总结的Gen 5中的Capability Structure及其ID。因为这些分析寄存器会占用大量篇幅，且容易使人昏昏欲睡，这里就不展开了，其它章节中用到哪项Capability的时候再具体分析。

7.2 配置机制

PCIe协议中支持两种配置机制：PCI兼容配置机制和PCIe增强的配置访问机制（Enhance Configuration Access Mechanism，ECAM）。配置空间的前256-Bytes是PCI兼容配置空间，可以通过PCI兼容配置机制或者ECAM机制访问；配置空间的后3840-Bytes是PCIe扩展配置空间，只能通过ECAM机制访问。

7.2.1 PCI兼容配置机制

此机制是为了兼容PCI设备和配置软件。

在PCI中，x86处理器是不能直接配置空间的，需要非MMIO机制来访问。

7.2.2 ECAM

ECAM使用存储器映射地址空间访问设备配置寄存器。在这种情况下，存储器地址用来确定访问的配置寄存器，通过存储器写入操作更新配置寄存器中的内容，通过存储器读取操作获得配置寄存器的内容。

存储器地址空间与PCIe配置空间的映射关系如下表：
