PCIe学习（四）
3 数据链路层

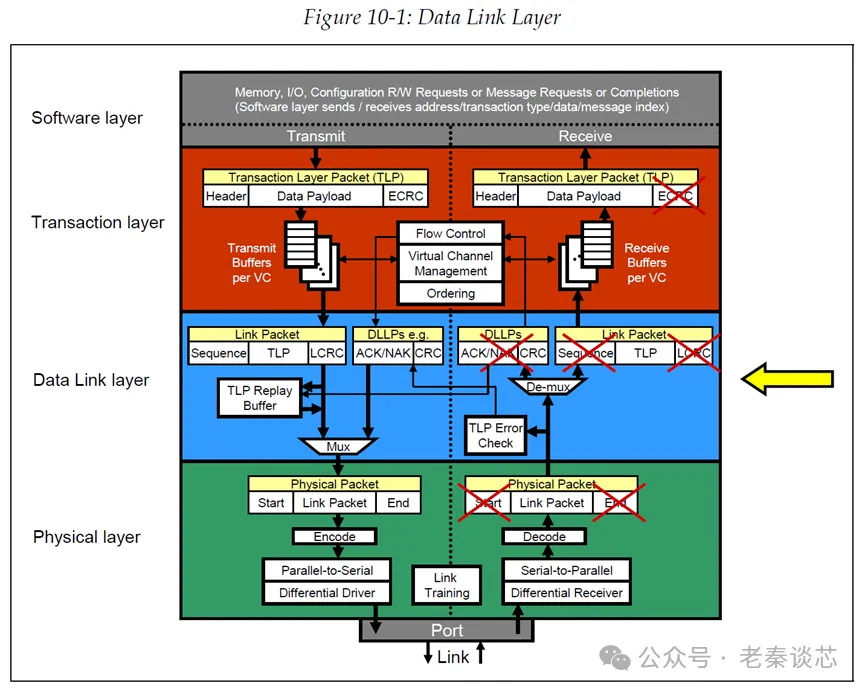

数据链路层是PCIe协议的中间一层，起着承上启下的作用。
3.1 DLLP
本节分析一下数据链路层的数据包（Data Link Layer Packet，DLLP)。

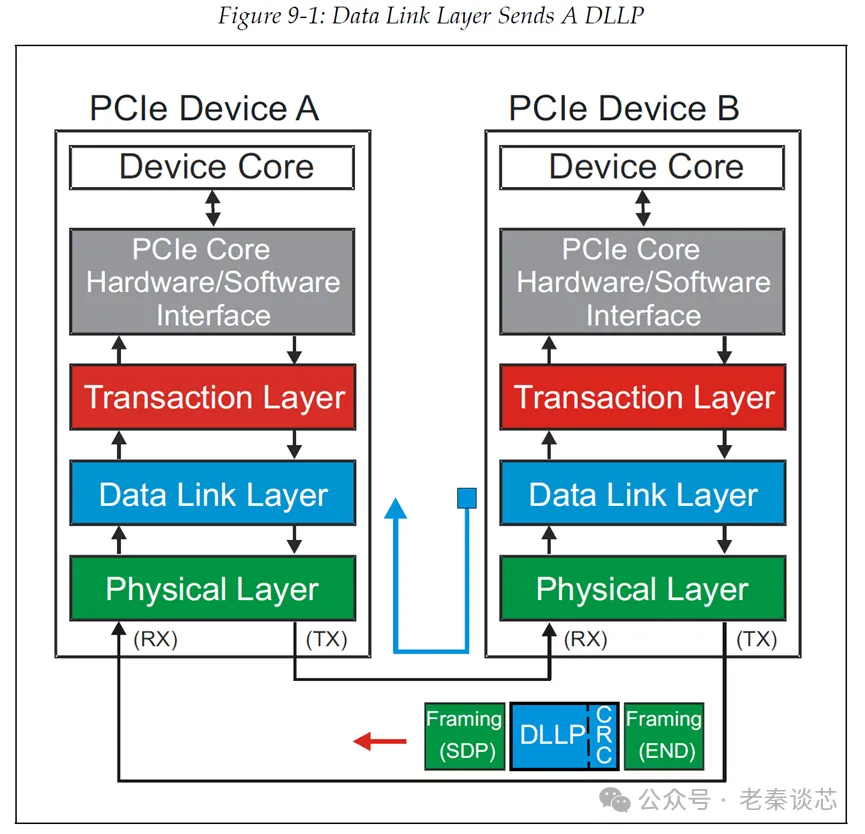

DLLP只用于链路两端的数据链路层通信。DLLP的主要用途是TLP流量控制，链路初始化，电源管理，事务层与物理层之间信息传递等。与TLP不同的是，DLLP不需要路由，只是在一条链路的两端传递。

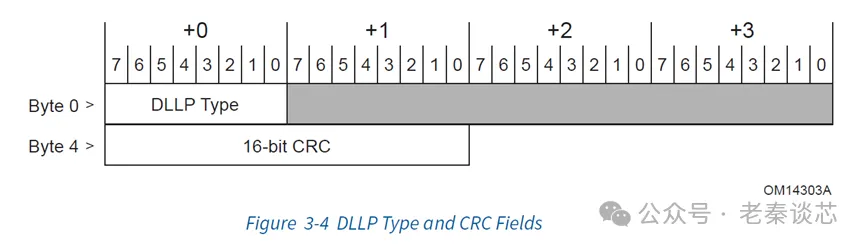

DLLP的大小固定，只有6-Byte的有效信息。其中Byte-0是DLLP类型编码，Byte-1/2/3根据DLLP不同类型有不同含义，Byte-4/5是16-bit的CRC。
Gen 5中的DLLP类型编码整理如下表：
| Encoding** | DLLP Type** |
| 0000 0000 | Ack |
| 0000 0001 | MRInit |
| 0000 0010 | Data_Link_Feature |
| 0001 0000 | Nak |
| 0010 0001 | PM_Enter_L1 |
| 0010 0010 | PM_Enter_L23 |
| 0010 0011 | PM_Active_State_Request_L1 |
| 0010 0100 | PM_Request_Ack |
| 0011 0000 | Vendor-specific |
| 0011 0001 | NOP |
| 0100 0v2v1v 0 | InitFC1-P |
| 0101 0v2v1v0 | InitFC1-NP |
| 0110 0v2v1v0 | InitFC1-Cpl |
| 0111 0v2v1v0 | MRInitFC1 |
| 1100 0v2v1v0 | InitFC2-P |
| 1101 0v2v1v0 | InitFC2-NP |
| 1110 0v2v1v0 | InitFC2-Cpl |
| 1111 0v2v1v0 | MRInitFC2 |
| 1000 0v2v1v0 | UpdateFC-P |
| 1001 0v2v1v0 | UpdateFC-NP |
| 1010 0v2v1v0 | UpdateFC-Cpl |
| 1011 0v2v1v0 | MRUpdateFC |
| All other encodings | Reserved |
表中带有MR的DLLP都是为多根虚拟化（MR-IOV）准备的，暂且忽略。

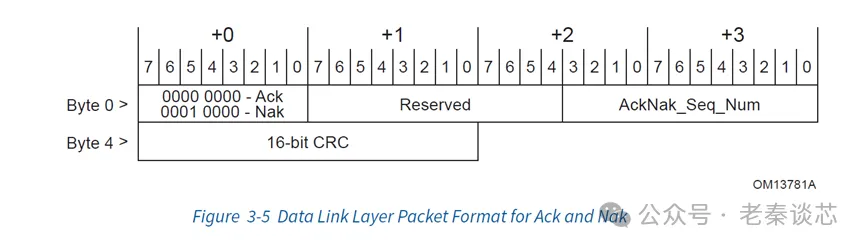

Ack/Nak DLLP格式
Ack/Nak DLLP用于数据链路层的Ack/Nak协议。
AckNak_Seq_Num字段指示哪些TLP被影响，成功（Ack）或者不成功（Nak）。下一节详细分析数据链路层的Ack/Nak协议。

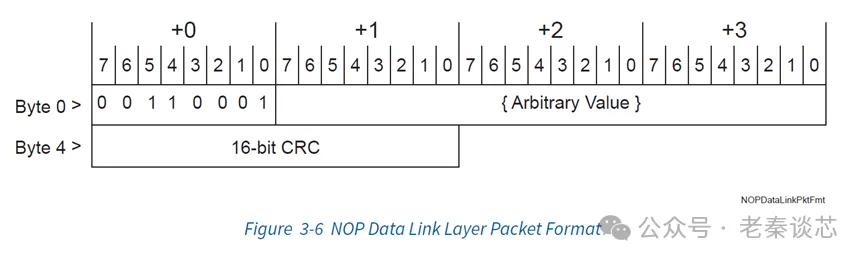

NOP DLLP格式
接收端接收到NOP，检查CRC，然后放弃该DLLP，不做任何动作。
InitFC1/InitFC2/UpdateFC格式
InitFC1/InitFC2用于流量控制的初始化；UpdateFC用于更新流量控制的信用值。
Byte-0的高4-bit指示是哪种子缓冲区。
DataFC字段指示事务层中Data缓冲区的信用值，HdrFC指示Header缓冲区的信用值。

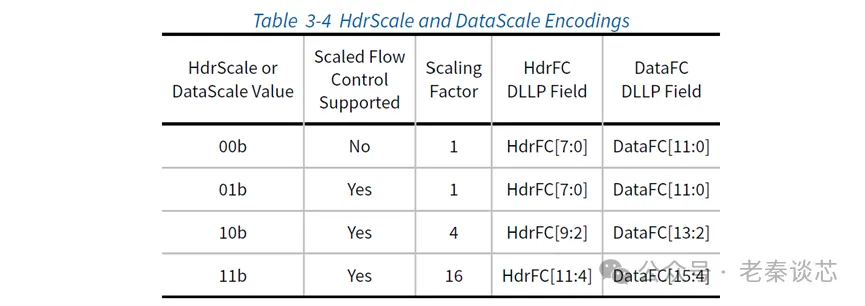

DataScale和HdrScale字段分别是Data和Header缓冲区信用值放大系数。
V[2:0]字段是虚拟通道（VC）的ID。
各字段具体含义可参考流量控制一节。

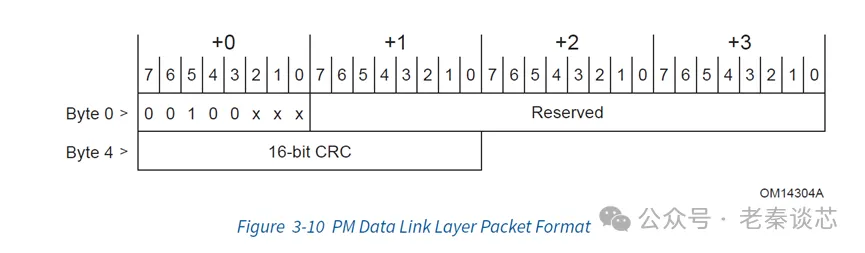

PM DLLP格式
PM DLLP是一组DLLP的统称，用于电源管理。Byte-0的最第三位是不同的编码，目前Gen 5中的PM DLLP包括：PM_Enter_L1，PM_Enter_L23，PM_Active_State_Request_L1，PM_Request_Ack。
具体含义留到电源管理章节分析。
Vendor-specific DLLP格式
Vendor-specific DLLP的Byte-1/2/3定义取决于产商。

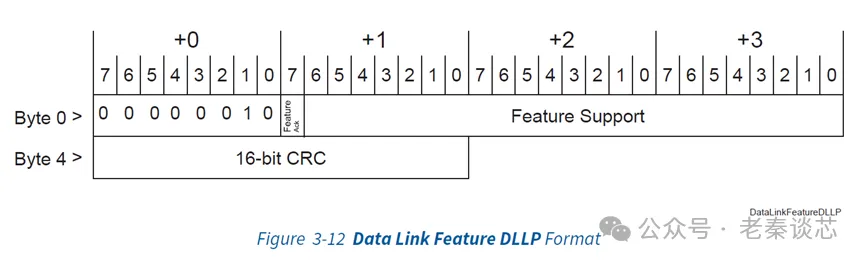

Data Link Feature DLLP格式

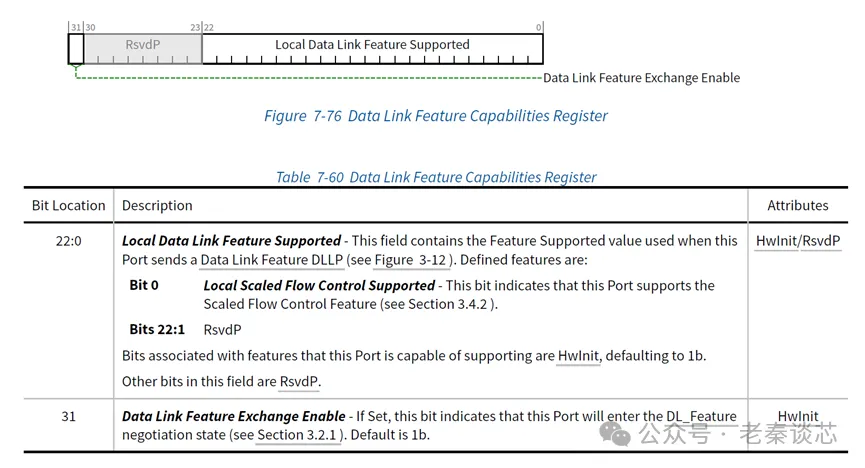

Feature Support字段指示发送端口支持的特性，该值与其Data Link Feature Capability寄存器对应。
3.2 ACK/NAK协议
3.2.1 Ack/Nak协议原理
数据链路层的一个重要职责是保证TLP正确传输。尤其是Posted类型的事务，请求者发出事务后就认为事务结束，但完成者是否真的接收到了事务吗？

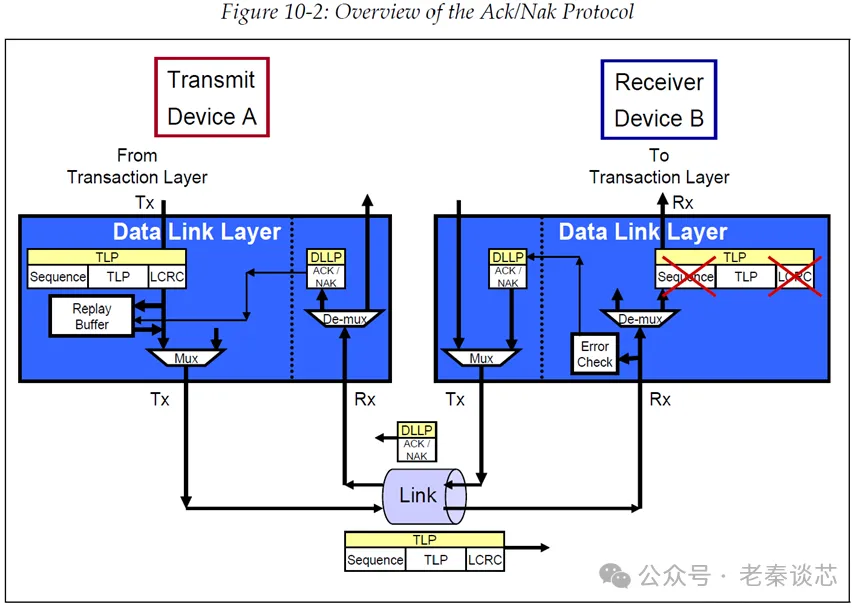

数据链路层在向物理层传输TLP之前，给TLP前面加上序列号（Sequence Number），后面加上LCRC。序列号是连续递增的，每个TLP分配一个。有了序列号和LCRC，链路两端的数据链路层可以使用Ack/Nak协议来保证链路上的传输。
发送端为每个TLP加上序列号和LCRC，同时将要发送的数据包存储在本地（数据链路层）的重试缓冲区（Replay Buffer）。接收端解析收到的数据包，首先计算LCRC，如果没发现有错误，向发送端发送Ack DLLP，如果有错误，向发送端发送Nak DLLP。不管是Ack DLLP还是Nak DLLP，其中都包含有序列号。
这里需要注意，接收端并不是对每个接收到的TLP都会返回Ack/Nak DLLP，为了节省链路资源，通常是是攒齐了几个再发Ack/Nak DLLP。发送端在接到Ack DLLP后，得到其中的序列号，知道此序列号之前的TLP都已经被正确接收，因此将本地Replay Buffer中保存的这些TLP都清除掉；如果是接收到Nak DLLP，说明此DLLP中的序列号之后的TLP中，至少有一个发生传输错误，因此需要将序列号之后的TLP全部重新传输一次。

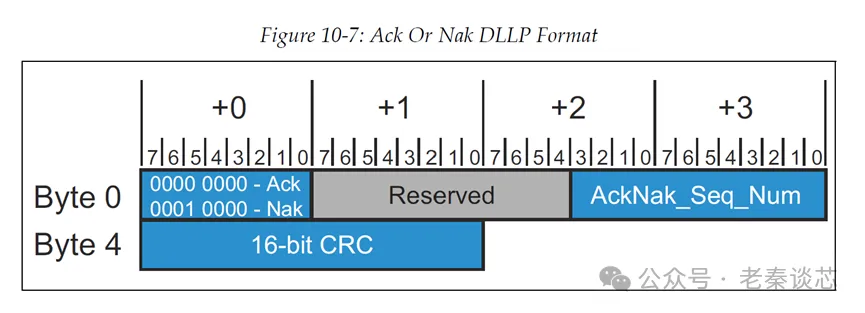

上图是Ack/Nak DLLP的格式，Byte-0是Ack/Nak的编码。Byte-2和3是序列号字段，共有12-bit，因此序列号的最大数值是4095。初始化后，序列号计数器从0开始递增，到了4095后，下一个序列号是0，也就是说序列号的数值是回滚（Roll-back）式的。所以，对于发送端来说，有可能发生上一次正确接收的序列号是4093，下一个Ack/Nak返回的序列号是2的这种情况。
LCRC是32-bit，对序列号和整个TLP进行校验。DLLP 的CRC是16-bit，是对DLLP的校验。不要混淆了两个CRC。

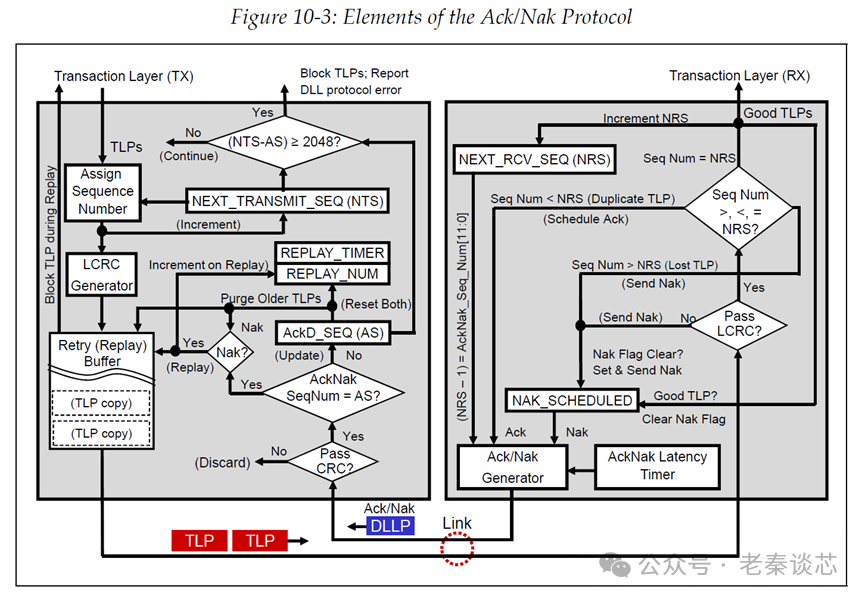

为了实现Ack/Nak机制，PCIe设备需要在数据链路层实现相关的逻辑设计。
3.2.2 发送端设计
对于发送端，需要实现：
- 12-bit的NEXT_TRANSMIT_SEQ计数器。此计数器生成将分配给下一个传入TLP的序列号。在系统复位期间，此计数器值复位成0，随后在系统正常工作期间递增，到了4095后回滚到0，继续递增
- LCRC生成器，用于产生32-bit的CRC，对序列号和TLP进行校验
- Replay Buffer，此缓冲区按照传输顺序存储TLP，包括序列号和LCRC。当发送端接收到Ack时，它从重试缓冲器中清除序列号等于或早于Ack中编号的TLP。通过这种方式，该设计允许一个Ack代表几个成功的TLP，从而减少了必须发送的Ack的数量。如果接收到Nak，在Nak中的序列号仍然指示接收到的最后一个成功传输的数据包。因此，即使接收到Nak也会导致发射端的Replay Buffer中清除TLP，即Nak DLLP中的序列号之前的TLP（包含该序列号指示的TLP）都会从Replay Buffer中清除，而序列号之后的TLP会被重新传输
- REPLAY_TIMER计数器，代表的是计时器。如果超时，说明发送端发送了一个或多个TLP，但是在预期的时间内没有得到Ack或者Nak。超时会触发Replay Buffer中的所有内容被重新传输，并重置此计数器
- 2-bit的REPLAY_NUM，用于跟踪接收到Nak或REPLAY_TIMER超时后的重试次数。当REPLAY_NUM计数从11b回滚到00b（表示4次尝试传递同一组TLP失败）时，数据链路层自动强制物理层重新训练链路（LTSSM进入恢复状态）
- 12-bit的ACKD_SEQ寄存器，用于保存最近一次接收到的Ack/Nak DLLP中的序列号
- DLLP CRC检查模块，校验接送端返回的Ack/Nak DLLP中的CRC值
对于接收端，需要实现：
- LCRC检查模块，校验TLP的LCRC值
- 12-bit的NEXT_RCV_SEQ计数器，用于跟踪预期序列号，验证顺序数据包接收。在系统复位时或数据链路层处于非活动状态时，它被初始化为0，并且对于转发到事务层的每个良好TLP，它会递增一次
- 序列号检查模块
- NAK_SCHEDULED标志，当接收端准备返回Nak给发送端时，置高该标志位，当接收端成功的接收到TLP时，清除该标志位
- AckNak_LATENCY_TIMER，每当接收端成功接收到尚未确认的TLP时，此计时器就会运行。一旦计时到期，接收端就需要发送一个Ack或Nak。
- Ack/Nak生成器，对正常接收的TLP产生Ack，对失败的TLP产生Nak。
实际上，PCIe是双单工传输，从PCIe组件角度看需要实现上述的全部逻辑。
到这里，我们总结一下PCIe链路上的数据包，有TLP/DLLP/Ordered Sets三种，Ordered Sets是在物理层，后面再讲。PCIe协议建议的处理优先级如下（从高到底）：
- Completion of any TLP or DLLP currently in progress (highest priority)
- Ordered Sets
- Nak DLLP
- Ack DLLP
- Flow Control
- Replay Buffer re‐transmissions
- TLPs that are waiting in the Transaction Layer
- All other DLLP transmissions (lowest priority)
3.2.5 直通模式
最后，提一下Switch的直通模式（Cut-Through Mode）。对于Switch，只是负责转发TLP，正常做法是Switch的TLP从入口（Ingress）进入Switch，Switch检查接收到的TLP，如果没有传输问题，则向出口（Egress）转发TLP。如果TLP的数据载荷很大，这种方式无疑会增加延迟。另外一种选择是，Switch很快从TLP Header中得到路由信息（PCIe是串行总线，TLP Header先于Data传输），接下来Switch可以假设数据包是好的，直接向出口转发。这种方式就是Switch直通模式。
不过直通模式存在一个问题，如果随后在Switch入口端口发生了传输错误，入口可以发送Nak要求重新传输。但是对于出口端口，该如何处理？不能简单粗暴的清除出口的Replay Buffer，因为出口端口的链路对端还在等待继续接收。这时出口需要向对端指出该TLP“失效（nullified）”。失效数据包以EDB符号而不是END符号终止，TLP的32位LCRC从原始计算值反转（1的补码）。接收到无效数据包的接收端则会直接丢弃该数据包，不做任何处理。

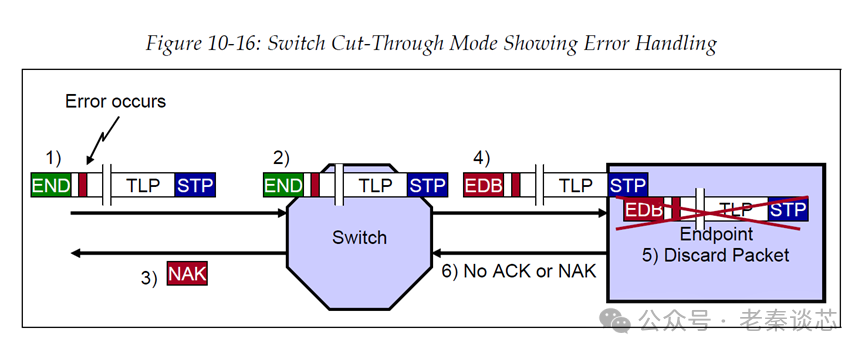

下面是一个Switch直通的示例，TLP传输方向从左向右。
- 一个TLP发送到Switch的Ingress端口，该TLP在传输过程中被损坏，但是现在还不知道
- Switch解析TLP Header，向Egress端口转发
- Switch接收到完整的TLP，通过LCRC发现传输错误，向上游发送Nak
- 在Switch的Egress端口，Switch用EDB替换坏TLP末端的END帧符号，并反转计算的LCRC值。TLP现在变成“失效”，Switch将其从Replay Buffer中丢弃。
- Switch下游的EP检测到EDB符号和反转的LCRC，知道这是一个无效数据包，直接丢弃数据包。注意，EP不会返回Nak。
